60 秒回答模板

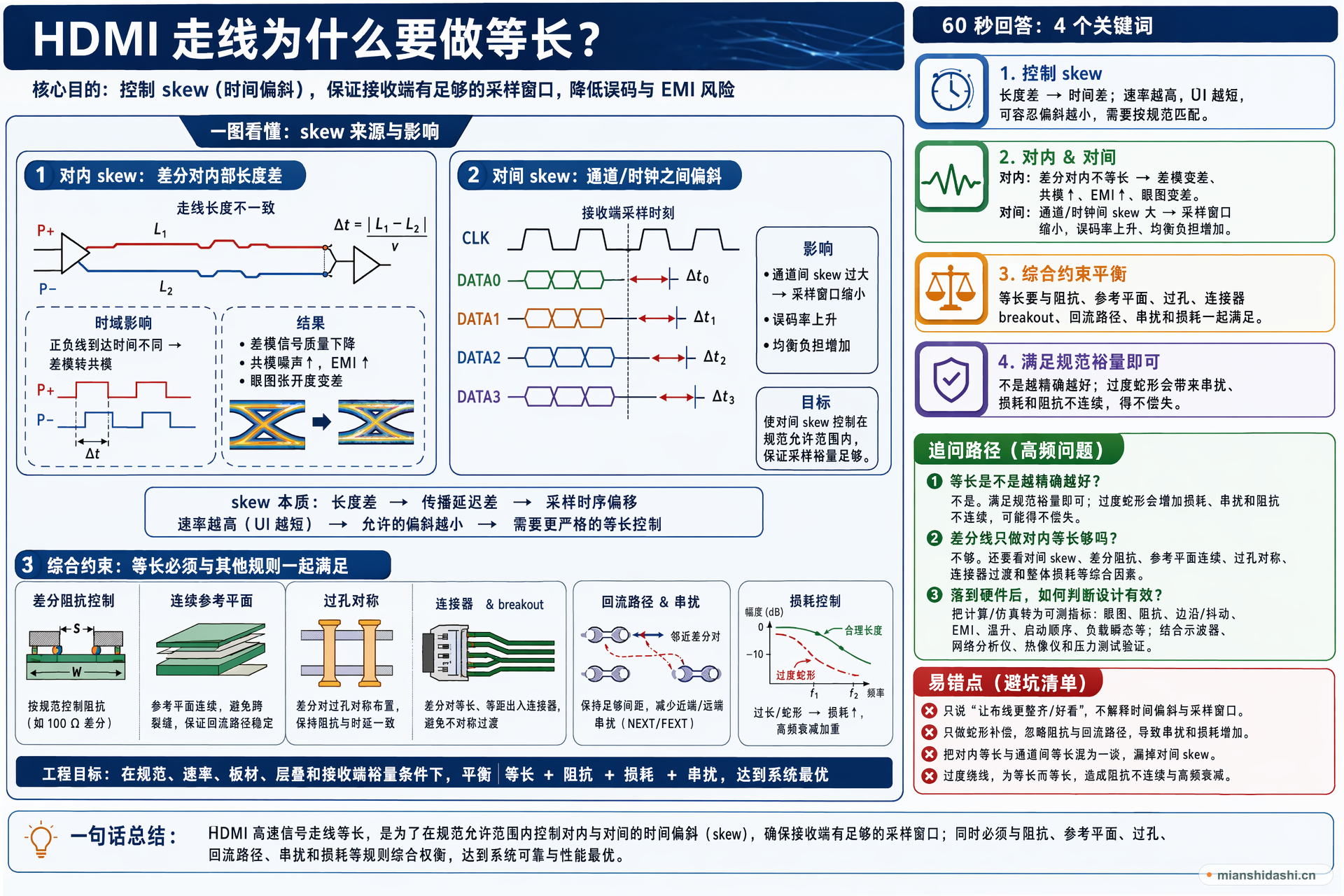

HDMI 这类高速串行接口走线等长，主要是为了控制 skew。差分对内部两根线如果不等长，会产生正负线到达时间差，差模信号转成共模，眼图变差、EMI 增加；不同数据通道和时钟通道之间如果偏斜过大，接收端采样窗口会缩小，严重时误码。等长不是越蛇形越好，而是在接口规范、速率和板材传播延迟允许范围内控制对内、对间长度，同时保证差分阻抗、连续参考平面、过孔对称、连接器 breakout 和回流路径。过度绕线会引入额外串扰和阻抗不连续。

考点 对内 skew
难度 真实面经题
回答目标 说明高速差分接口等长控制 skew 的原因、对内和对间影响，以及等长与阻抗回流的综合取舍。
02

深入解析

01

等长控制 skew

高速信号传播速度有限，走线长度差会变成时间差。速率越高，一个 UI 越短，可容忍的偏斜越小，因此需要按规范控制长度匹配。 工程上还要说明等长不是追求所有线绝对一样，而是在目标速率、板材、走线层和接收裕量下控制 skew，使差分对和 lane 间时序满足采样窗口。

02

对内不等长的影响

差分对内两根线到达时间不同，会降低差分信号质量，增加共模成分和辐射，也可能让接收端看到更差的眼图。

03

对间不等长的影响

多通道接口中，数据通道和时钟/参考关系需要保持在接收端可补偿范围内。通道间 skew 太大，会压缩采样裕量或增加均衡负担。

04

等长不能牺牲其他规则

为了补长度而长距离蛇形、靠太近或跨参考断裂，可能引入串扰、损耗和阻抗不连续。工程上要在等长、阻抗、损耗、过孔和回流之间平衡。

03

易错点

  • 只说为了好看或布线整齐，不解释时间偏斜。
  • 只做蛇形补偿，忽略阻抗和回流路径。
  • 把对内等长和通道间等长混为一谈。
  • 过度绕线造成串扰和损耗，却以为越等长越安全。
04

面试官追问

等长是不是越精确越好？

不是。满足规范裕量即可，过度蛇形会增加损耗、串扰和阻抗不连续，可能得不偿失。

差分线只做对内等长够吗？

不够。还要看对间 skew、差分阻抗、参考平面连续、过孔对称、连接器过渡和整体损耗。

落到硬件板卡后，怎么判断设计是有效的？

要把计算和仿真结果转成可测指标，比如纹波、温升、眼图、阻抗、边沿质量、启动顺序和负载瞬态，再用示波器、热像、网络分析或压力测试验证。
