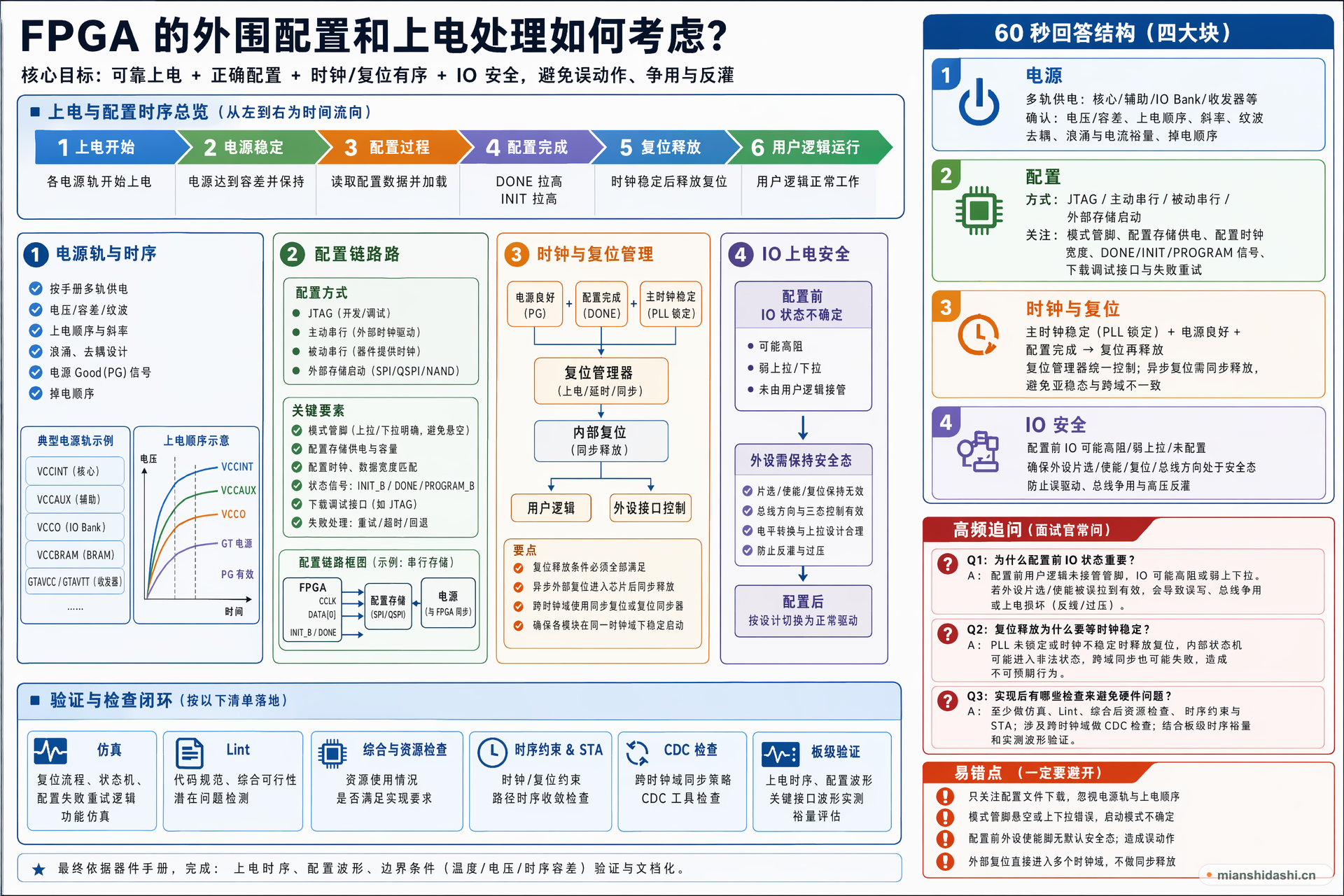

FPGA 的外围配置和上电处理如何考虑？｜长光辰芯硬件面经解析

60 秒回答模板

外围配置和上电处理我会分电源、配置、时钟复位和 IO 四块。电源上要确认核心、辅助、IO bank、收发器等电压值、容差、上电顺序、斜率、去耦和电流裕量；配置上要选择 JTAG、主动/被动串行或外部存储启动方式，处理好模式管脚、配置存储、DONE/INIT/PROGRAM 等信号和下载调试接口；时钟复位上要确保主时钟稳定后释放复位，必要时用电源良好信号和复位管理器；IO 上电期间可能是高阻、弱上拉或未配置状态，要避免误驱动外设、总线争用和高压反灌。最后按器件手册做上电时序、配置波形和边界条件验证。

考点 多轨供电

难度 真实面经题

回答目标 系统说明电源轨、配置方式、模式管脚、时钟复位、IO 默认态和外设安全的上电设计考虑。

深入解析

电源轨和时序

复杂器件有多条电源轨，不同轨的容差、纹波、启动顺序和电流需求不同。设计要确认电源 good、斜率、浪涌、去耦和掉电顺序，避免配置失败或 IO 异常。

配置链路

配置方式决定外部存储、模式选择、上拉下拉和调试接口。启动时要关注配置时钟、数据宽度、存储供电、DONE/INIT 状态和失败重试路径。

时钟复位管理

主时钟、PLL 锁定、电源稳定和配置完成后，用户逻辑复位才应释放。异步外部复位进入内部逻辑还要同步释放，避免亚稳态和局部状态不一致。

IO 上电安全

配置前 IO 状态取决于器件和管脚设置。需要确保外设片选、使能、复位、总线方向和电平转换在上电期间处于安全状态，防止误动作或反灌。

易错点

只关注配置文件下载，不检查电源轨和上电顺序。
模式管脚悬空或上下拉错误，导致启动模式不确定。
配置前外设使能脚无默认安全态，造成误动作。
外部复位直接进入多个时钟域，不做同步释放。

面试官追问

为什么配置前 IO 状态重要？

配置前用户逻辑还没接管管脚，IO 可能高阻或弱上下拉。如果外设片选或使能被误拉到有效状态，可能造成误写、总线争用或上电损坏。

复位释放为什么要等时钟稳定？

如果 PLL 未锁定或时钟不稳定时释放复位，内部状态机可能进入非法状态，跨域同步也可能失败。

实现后你会用哪些检查来避免硬件问题？

我会至少做仿真、lint、综合后资源检查、时序约束和 STA；涉及跨时钟域还要做 CDC 检查，涉及板级接口还要结合时序裕量和实测波形验证。
