01

60 秒回答模板

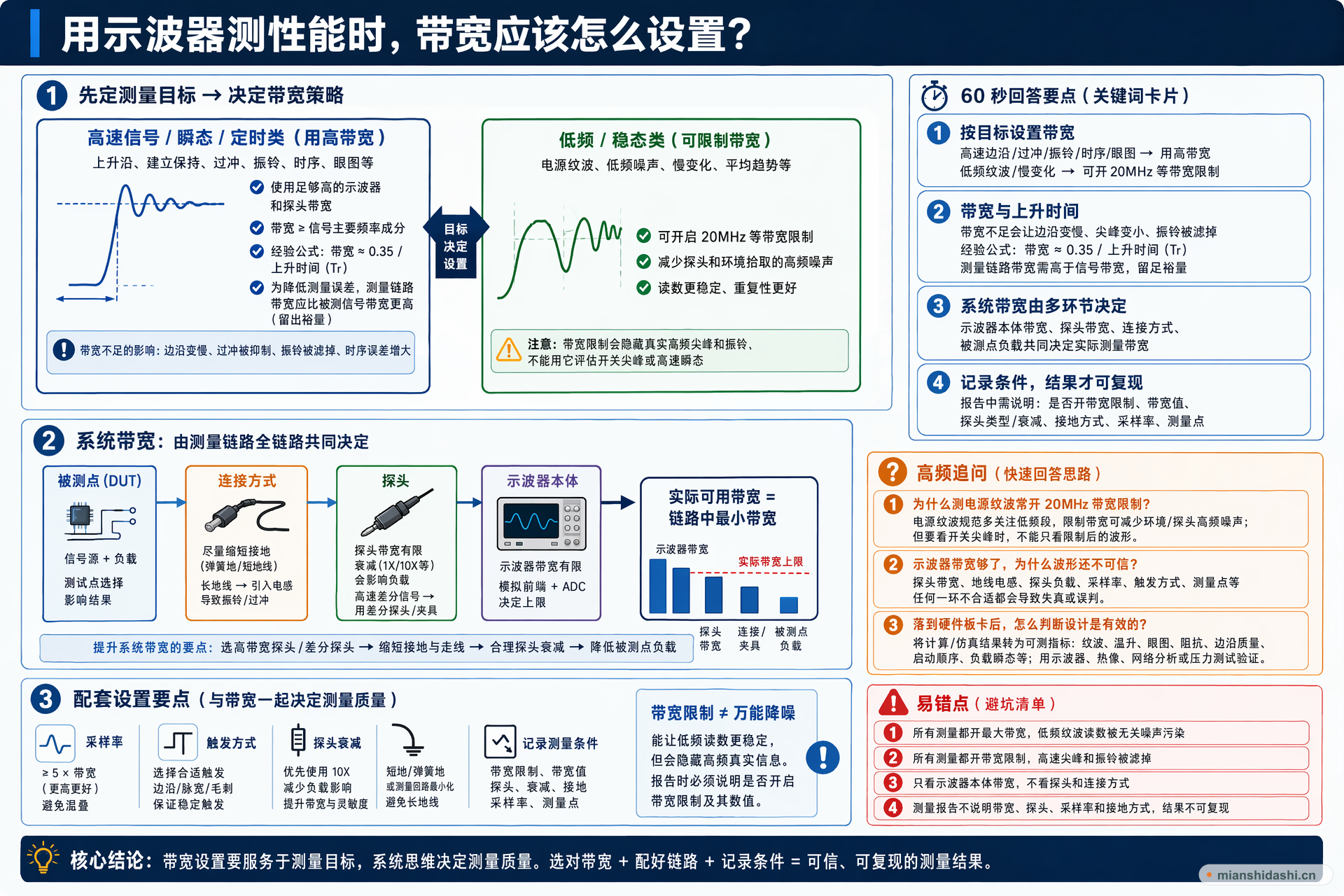

带宽设置要看测什么性能。测高速边沿、过冲、振铃、时序或眼图时，要用足够高的示波器和探头带宽，经验上仪器带宽至少覆盖信号主要频率成分，常按上升时间估算：带宽约和 0.35/上升时间相关，想要较小误差通常需要比被测信号带宽更高的测量链路。测低频电源纹波或慢变化噪声时，可以打开 20MHz 等带宽限制，减少无关高频噪声，但不能用它评估开关尖峰。还要同时设置足够采样率、合适探头衰减、短地连接或差分探头，注意示波器本体和探头串联后的系统带宽。不能只看屏幕好不好看，要让带宽设置服务测量目标。

考点 按目标设置
难度 真实面经题
回答目标 根据被测信号和性能指标选择带宽、采样率和探头连接，并说明带宽限制的适用边界。
02

深入解析

01

先定义测量目标

测上升沿、建立保持、过冲、振铃和高速数据时需要高带宽；测稳态纹波、低频噪声或平均趋势时可以限制带宽。目标不同，设置不同。

02

带宽和上升时间

测量链路带宽不足会把边沿变慢、尖峰变小、振铃被滤掉。可用上升时间和带宽的近似关系估算最低需求，并留足裕量降低测量误差。

03

探头同样限制带宽

系统带宽由示波器、探头、连接方式和被测点负载共同决定。长地线会引入电感，普通探头可能负载敏感节点，高速差分信号需要合适差分探头或夹具。

04

带宽限制不是万能降噪

带宽限制能让低频纹波读数更稳定，但会隐藏真实高频尖峰。报告结果时应说明是否开启限制、测量点、探头方式和采样设置。

03

易错点

  • 所有测量都开最大带宽，低频纹波读数被无关噪声污染。
  • 所有测量都开带宽限制，高速尖峰和振铃被滤掉。
  • 只看示波器本体带宽，不看探头和连接方式。
  • 测量报告不说明带宽、探头、采样率和接地方式，结果不可复现。
04

面试官追问

为什么测电源纹波常开 20MHz 带宽限制？

很多电源纹波规范关注较低频段，带宽限制能减少探头和环境拾取的高频噪声。但若要看开关尖峰，就不能只看限制后的波形。

示波器带宽够了为什么波形还不可信？

探头带宽、地线电感、探头负载、采样率、触发方式和测量点都会影响结果。测量链路任何一环不合适都会失真。

落到硬件板卡后，怎么判断设计是有效的？

要把计算和仿真结果转成可测指标，比如纹波、温升、眼图、阻抗、边沿质量、启动顺序和负载瞬态，再用示波器、热像、网络分析或压力测试验证。
