Buck 电路如何画，工作原理是什么？｜CVTE 硬件面经解析

60 秒回答模板

Buck 是降压型开关电源。典型结构是输入端接高边开关，开关节点后接电感，电感后是输出电容和负载；关断期间电感电流需要续流，非同步 Buck 用二极管，同步 Buck 用低边开关。开通时，输入通过开关给电感和负载供能，电感电流上升；关断时，电感电流通过续流路径继续给负载和电容供能，电感电流下降。在连续电流模式、理想器件下，输出电压近似等于占空比乘输入电压。实际设计还要看电感纹波、电容 ESR、开关频率、效率、环路稳定、热和开关回路布局。

考点 能量元件

难度 真实面经题

回答目标 能画出降压拓扑并讲清开通、关断、续流、占空比和纹波控制的基本逻辑。

深入解析

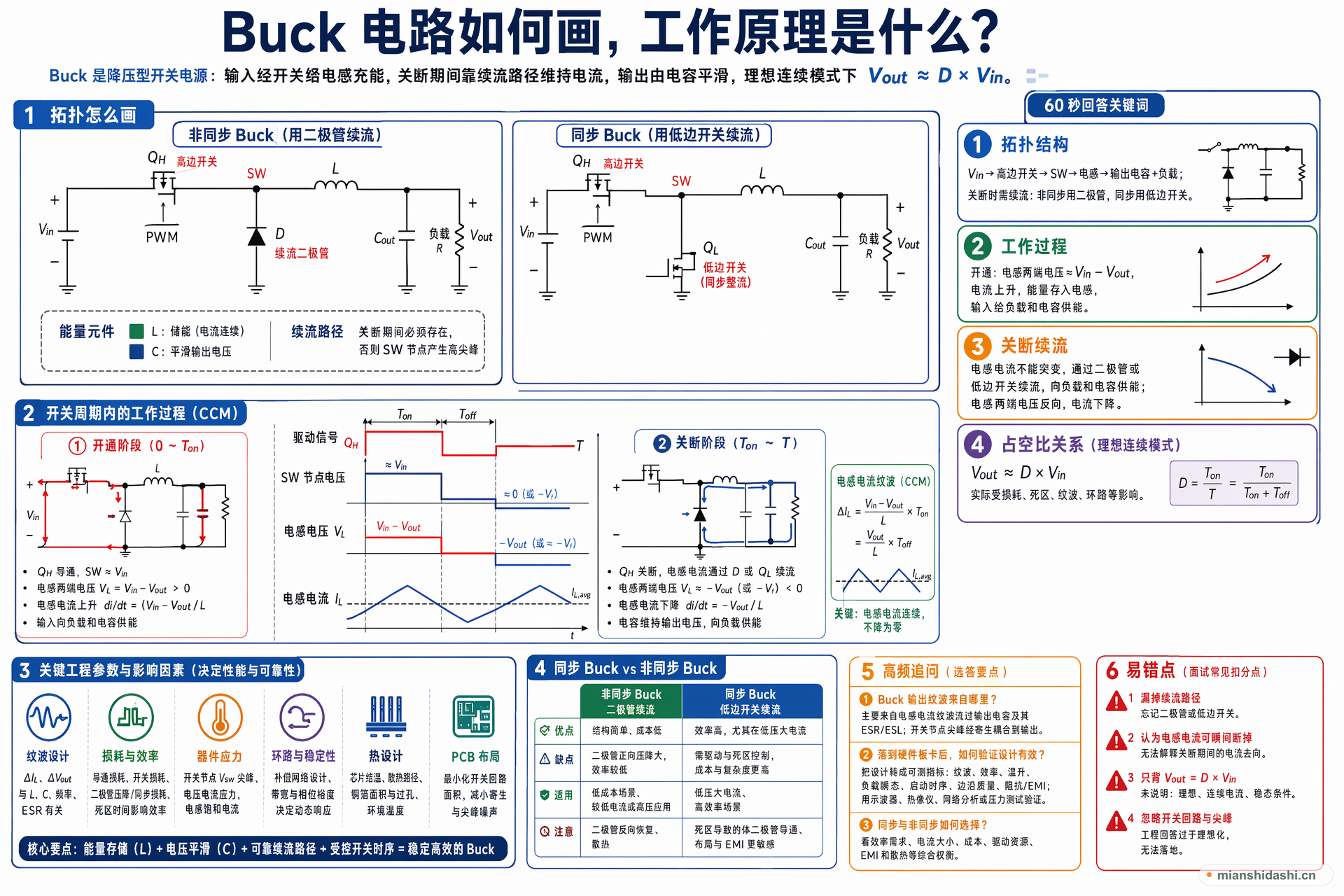

拓扑怎么画

从输入到开关管，再到开关节点；开关节点接电感，电感后接输出电容和负载。开关节点还要有续流路径，非同步结构是二极管到地，同步结构是低边管。

开通阶段

高边开关导通时，电感两端电压约为输入减输出，电感电流上升，能量存入电感，同时输出电容和负载获得能量。此时输入源参与供能。

关断阶段

高边开关关断时，电感电流不能突变，会通过二极管或低边管续流，继续向负载供电。电感两端电压反向，电流下降，输出电容帮助平滑电压。

关键工程参数

理想连续模式下 Vout 约等于 D 乘 Vin，但实际要考虑导通损耗、开关损耗、二极管压降、死区、纹波、电感饱和、电容 ESR、补偿网络和热设计。

易错点

画电路时漏掉续流二极管或低边开关。
认为电感电流可以瞬间断掉，解释不了关断阶段。
只背 Vout = D * Vin，不说明适用的理想连续电流条件。
忽略开关回路布局和尖峰，导致工程回答过于理想化。

面试官追问

同步 Buck 和非同步 Buck 区别是什么？

非同步用二极管续流，简单但二极管损耗较大；同步用低边开关续流，效率更高，但需要驱动、死区控制和更严格布局。

Buck 输出纹波来自哪里？

主要来自电感电流纹波流过输出电容及其 ESR/ESL，以及开关节点尖峰通过寄生参数耦合到输出。

落到硬件板卡后，怎么判断设计是有效的？

要把计算和仿真结果转成可测指标，比如纹波、温升、眼图、阻抗、边沿质量、启动顺序和负载瞬态，再用示波器、热像、网络分析或压力测试验证。
