01

60 秒回答模板

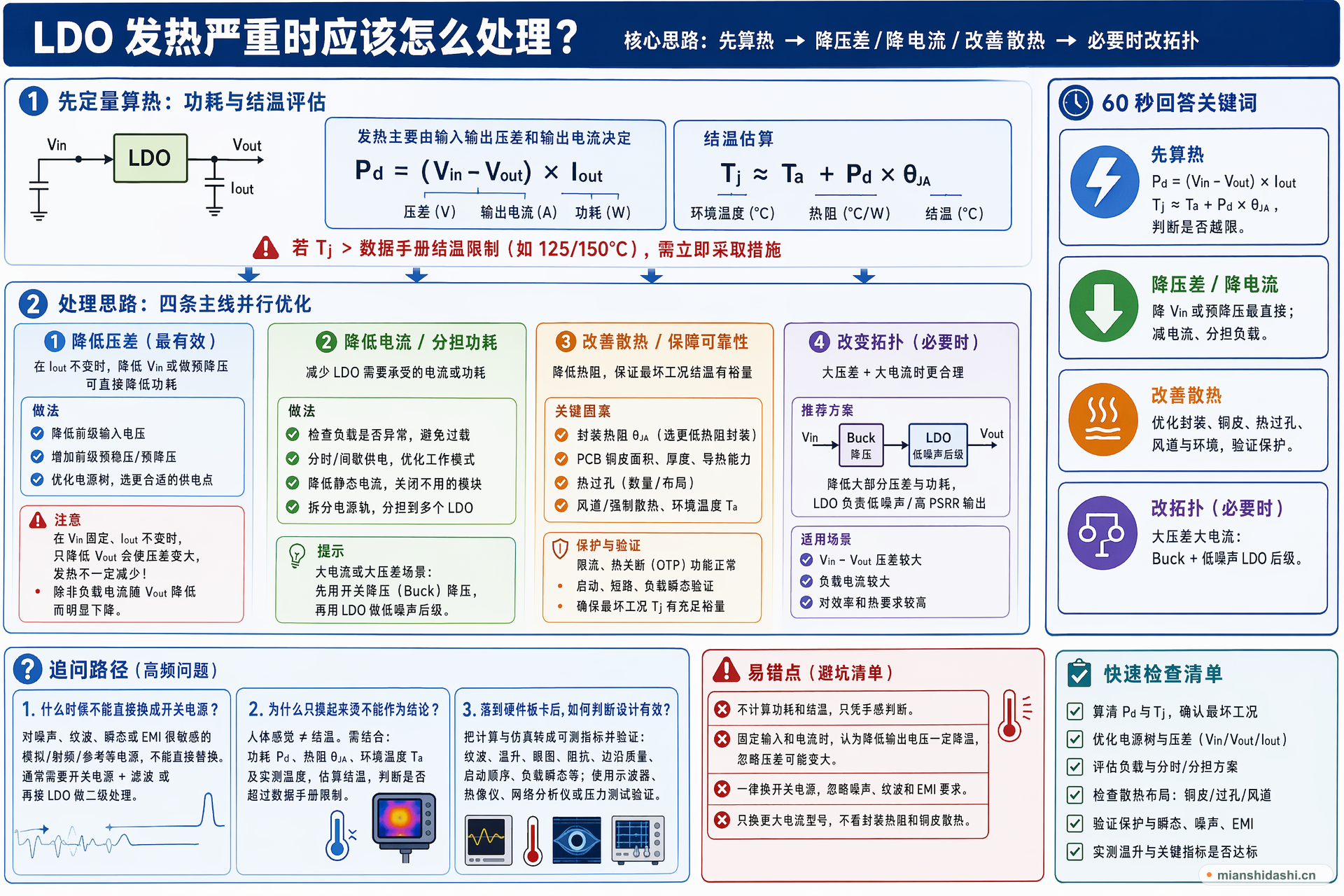

LDO 发热先算功耗：Pd 约等于 (Vin - Vout) 乘 Iout，再乘以热阻估算结温。处理思路是降低压差、降低负载电流、改善散热或改拓扑。降低压差通常是降低前级输入电压、用预降压电源，或选择更合适的电源树；如果只是固定 Vin 和 Iout 下单纯降低 Vout，压差反而变大，发热不会减小，除非负载电流随输出电压明显下降。负载较大或压差较大时，换成 Buck 再接低噪声线性稳压器是常见方案。还要看封装热阻、铜皮面积、过孔、环境温度、限流和热保护，确保最坏工况结温有裕量。

考点 功耗公式
难度 真实面经题
回答目标 用功耗和热阻定量分析线性稳压器发热，并从压差、电流、散热和拓扑替换给出处理方案。
02

深入解析

01

先定量算热

线性稳压器把输入输出压差上的功率以热形式消耗。核心公式是 Pd = (Vin - Vout) * Iout，再用结到环境热阻估算温升，判断是否超过结温限制。

02

降低压差最有效

若负载电流不变，降低输入电压或增加前级预稳压可直接降低功耗。要注意输出电压本身若降低而输入不变，压差可能变大，不能机械认为降输出就降热。

03

降低电流和分担功耗

检查负载是否异常、是否能分时供电、降低静态电流或拆分电源轨。大电流低效率场景可用开关降压，再用线性稳压器做低噪声后级。

04

散热和可靠性

封装、铜皮、热过孔、风道和环境温度都会影响结温。还要验证启动、短路、热关断、负载瞬态和输出噪声，避免换方案后引入纹波或 EMI 问题。

03

易错点

  • 不计算功耗和结温，只凭手感判断。
  • 固定输入和电流时说降低输出电压一定降温，忽略压差可能增大。
  • 一律换开关电源，忽略噪声、纹波和 EMI 要求。
  • 只换更大电流型号，不看封装热阻和铜皮散热。
04

面试官追问

什么时候不能直接换成开关电源？

对噪声、纹波、瞬态或 EMI 很敏感的模拟/射频/参考电源可能不能直接替换，需要后级滤波或线性稳压二级处理。

为什么只摸起来烫不能作为结论？

人体感觉不等于结温。要结合功耗、热阻、环境温度和实测温度估算结温，判断是否超过数据手册限制。

落到硬件板卡后，怎么判断设计是有效的？

要把计算和仿真结果转成可测指标，比如纹波、温升、眼图、阻抗、边沿质量、启动顺序和负载瞬态，再用示波器、热像、网络分析或压力测试验证。
