60 秒回答模板

MOS 管并联有一定自均流能力,但不能说绝对不会恶性循环。在较强导通区,Rds(on) 通常随温度升高而增大,某只管发热后电阻变大、电流会转移一些,具备负反馈;但在接近阈值、线性区、开关瞬态或器件参数差异较大时,Vth、跨导、栅极驱动、源极寄生电感、散热条件和走线电阻不一致会让某只管先抢电流、先升温,形成不均流甚至热失控。避免方法包括选同型号同批次并留裕量、对称布局和散热、源极小电阻均流、独立栅极电阻、Kelvin 源采样、匹配驱动回路、热耦合和降额设计,并用热像、波形和电流测试验证。

考点 不能绝对化
难度 真实面经题
回答目标 解释并联功率管的热反馈机制、可能失衡场景和静态/动态均流设计措施。

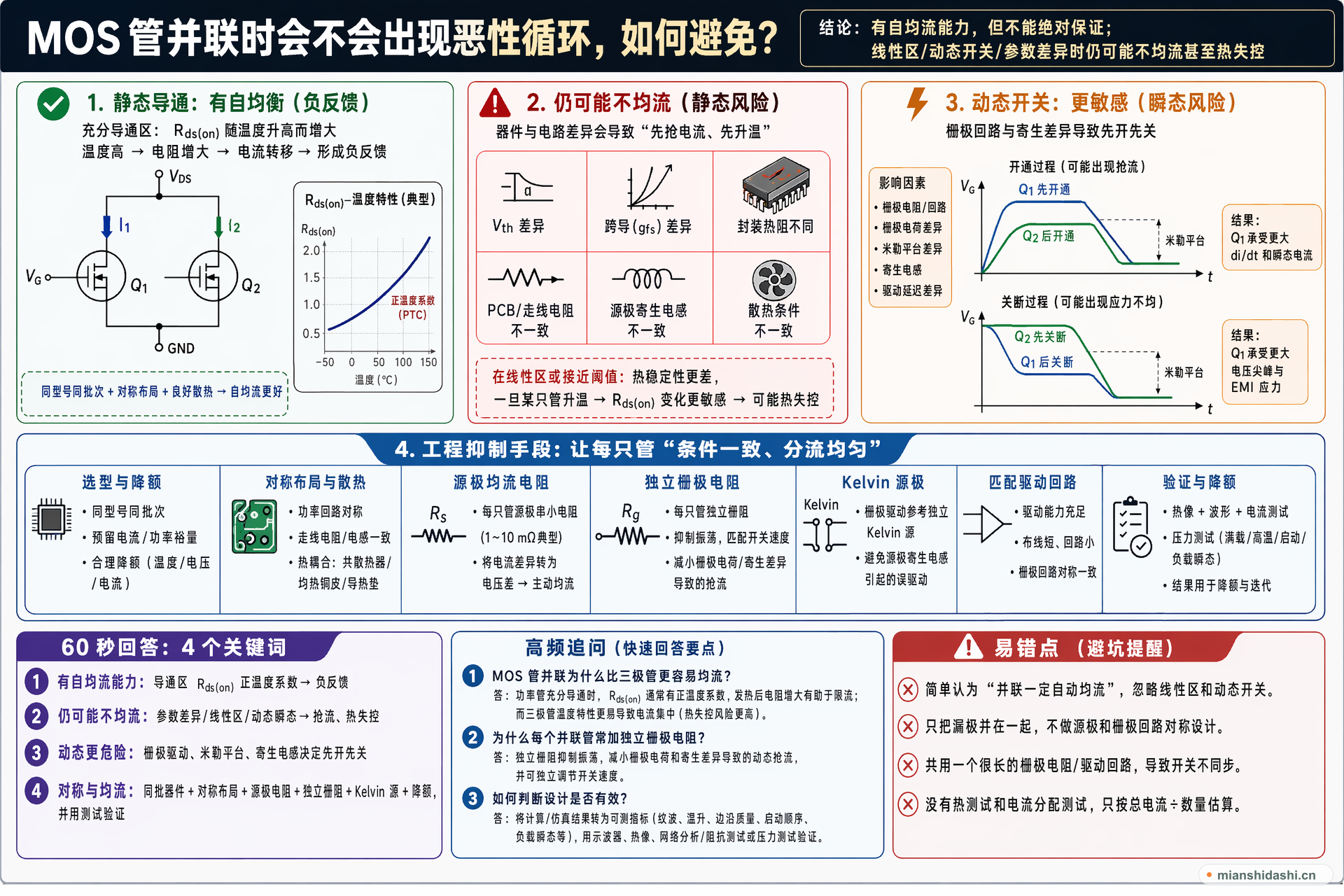

深入解析

01

静态导通有自均衡

功率管在充分导通时,导通电阻随温度升高通常增加。温度高的器件电阻变大,会分走部分电流,形成一定负反馈,这是并联可行的重要原因。

02

仍可能不均流

阈值电压、跨导、封装热阻、PCB 电阻、源极寄生和散热条件不同,会导致电流分配不均。在线性区或接近阈值工作时,热稳定性更差。

03

动态开关更敏感

并联开关时,栅极回路、电荷、米勒平台、寄生电感和驱动延迟差异会让某只管先开先关,承受更大瞬态电流或电压应力。

04

工程抑制手段

使用匹配器件、对称功率回路、源极均流电阻、独立栅极电阻、Kelvin 源、良好热耦合和充分降额。布局要让每只管的电阻、电感和散热路径尽量一致。

易错点

  • 简单说功率管并联一定自动均流,忽略线性区和动态开关。
  • 只把漏极并在一起,不做源极和栅极回路对称。
  • 共用一个很长的栅极电阻或驱动回路,导致开关不同步。
  • 没有热测试和电流分配测试,只按总电流除以数量估算。

面试官追问

MOS 管并联为什么比三极管更容易均流?

功率管充分导通时导通电阻常有正温度系数,发热后电阻增大有助于限流;三极管的温度特性更容易导致电流集中。

为什么每个并联管常加独立栅极电阻?

独立栅阻能抑制振荡,减小器件间栅极电荷和寄生参数差异导致的动态抢流,也方便调节开关速度。

落到硬件板卡后,怎么判断设计是有效的?

要把计算和仿真结果转成可测指标,比如纹波、温升、眼图、阻抗、边沿质量、启动顺序和负载瞬态,再用示波器、热像、网络分析或压力测试验证。
