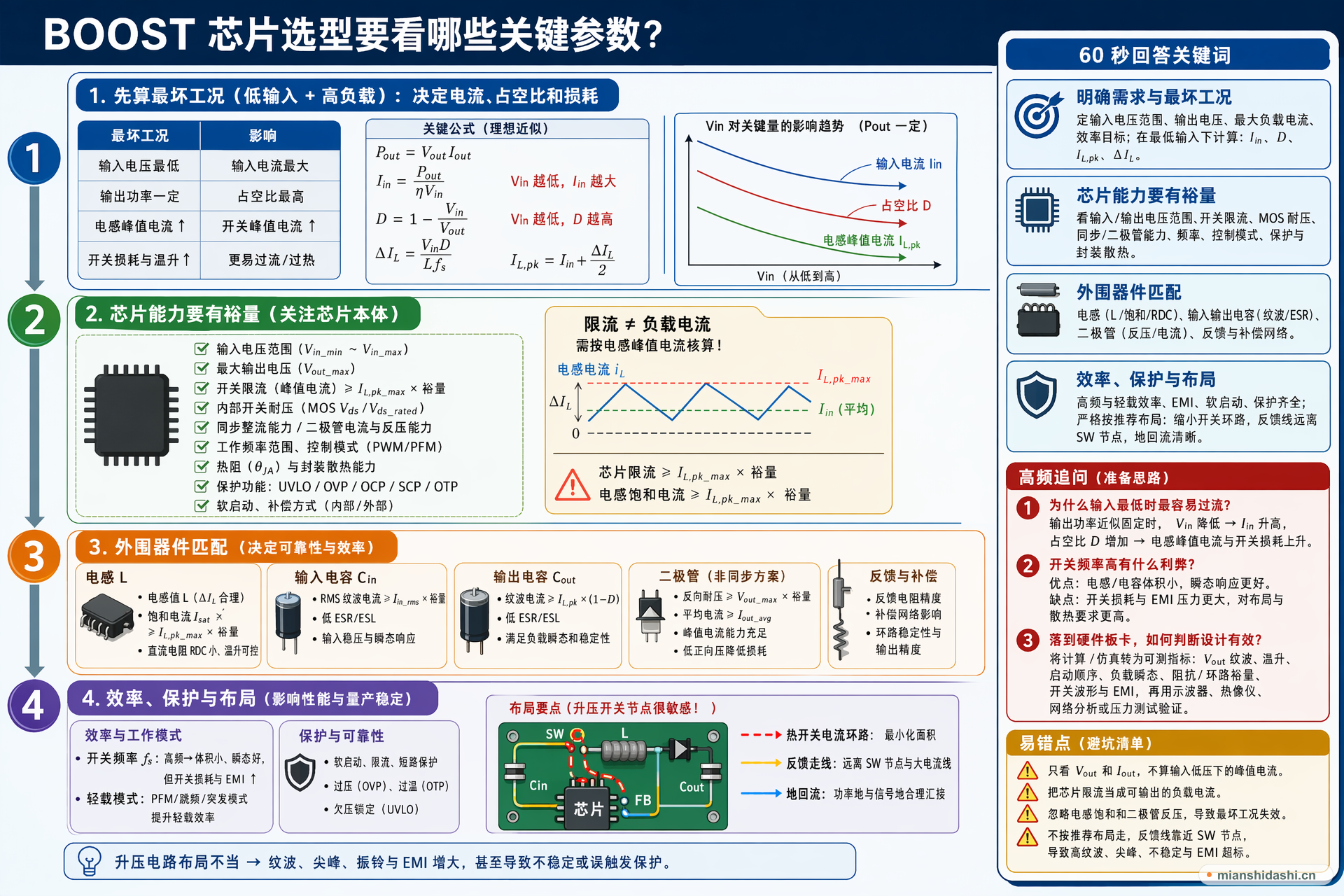

BOOST 芯片选型要看哪些关键参数？｜大疆硬件面经解析

60 秒回答模板

选 BOOST 芯片我会先定输入电压范围、输出电压、最大负载电流和效率目标，再算最坏输入低压时的输入电流、占空比、开关峰值电流和电感电流纹波，确认芯片开关限流、MOS 耐压、二极管或同步管能力有足够裕量。然后看开关频率、控制模式、补偿方式、轻载效率、软启动、限流、过压、过温、欠压保护和封装散热。外围要匹配电感饱和电流、输入输出电容纹波电流、肖特基或同步整流损耗。最后检查数据手册推荐 layout，尤其是开关电流环路、地回流和反馈采样，升压电源布局不好很容易有纹波、尖峰和 EMI。

考点 最坏工况

难度 真实面经题

回答目标 按输入输出、峰值电流、效率热、保护功能、外围器件和布局要求完整说明升压芯片选型。

深入解析

先算功率和占空比

输入最低、电池电压下限或适配器跌落时最危险。升压电路输出功率一定时，输入电压越低输入电流越大，占空比越高，开关峰值电流和损耗也越大。

芯片能力要有裕量

关注输入电压范围、最大输出电压、开关限流、内部开关耐压、同步整流能力、热阻和封装散热。峰值电流不是输出电流，不能直接拿负载电流和芯片限流比较。

外围器件决定可靠性

电感要满足电感值、饱和电流、RDC 和温升；输出电容要满足纹波和瞬态；非同步方案要看二极管反压和平均/峰值电流；反馈电阻和补偿网络影响精度与稳定性。

效率、保护和布局

选型还要看轻载模式、开关频率、EMI、软启动、限流、短路、过压、过温和欠压保护。布局上最小化热开关环路，反馈线远离开关节点，功率地和信号地合理汇接。

易错点

只看输出电压和输出电流，不算输入低压下的峰值电流。
把芯片限流当成可输出的负载电流。
忽略电感饱和和二极管反压，导致最坏工况失效。
不按推荐布局走，反馈线靠近开关节点导致纹波和不稳定。

面试官追问

为什么输入最低时最容易过流？

输出功率近似固定时，输入电压降低会导致输入电流升高，同时占空比增加，电感峰值和开关损耗都会上升。

开关频率高有什么利弊？

频率高可减小电感和电容体积，瞬态可能更好，但开关损耗和 EMI 压力更大，对布局和散热要求更高。

落到硬件板卡后，怎么判断设计是有效的？

要把计算和仿真结果转成可测指标，比如纹波、温升、眼图、阻抗、边沿质量、启动顺序和负载瞬态，再用示波器、热像、网络分析或压力测试验证。
