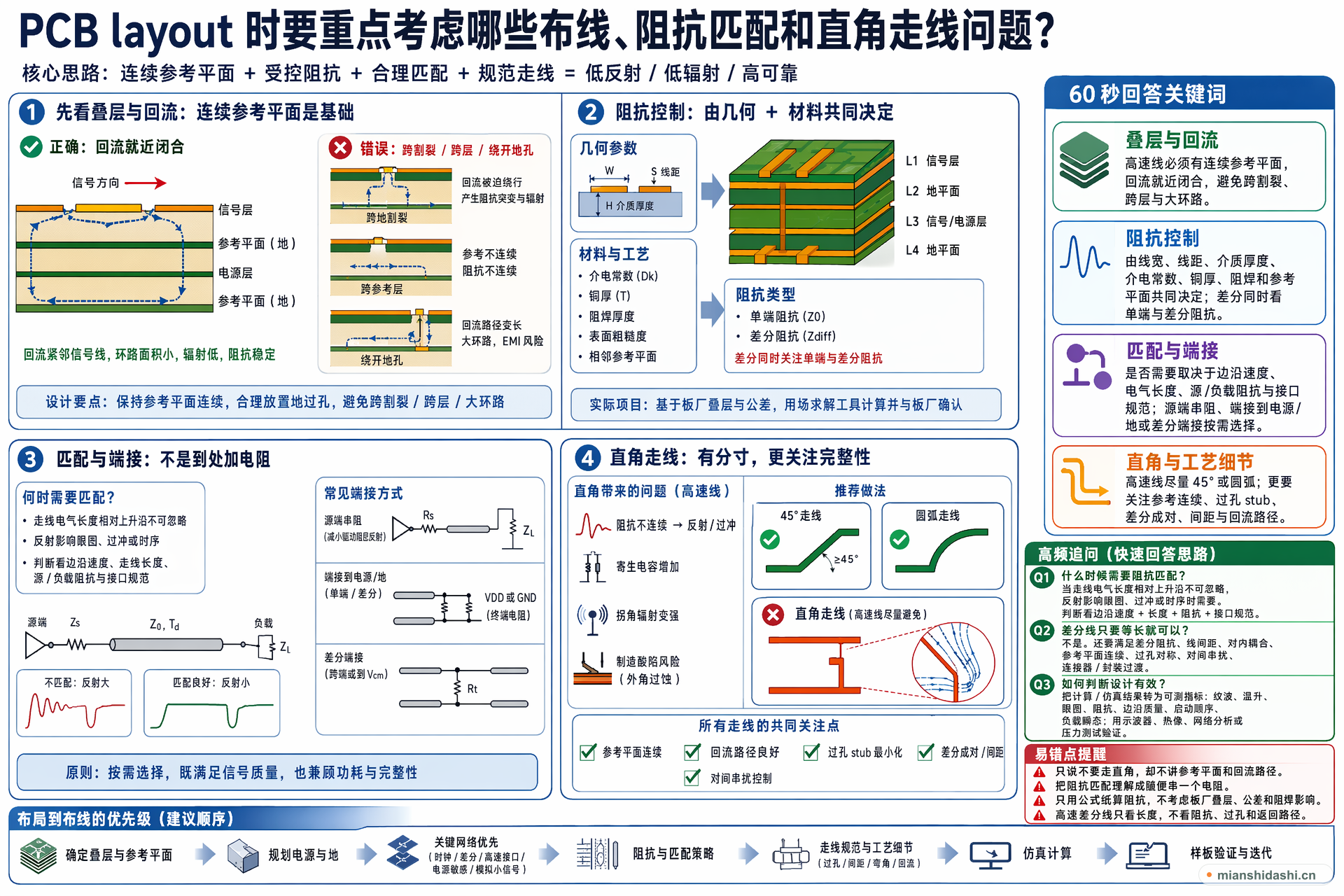

PCB layout 时要重点考虑哪些布线、阻抗匹配和直角走线问题？｜CVTE 硬件面经解析

60 秒回答模板

layout 时我会先从叠层和参考平面开始，保证高速线有连续参考地，回流路径不被割裂；再按信号类型分优先级，时钟、差分、高速接口、电源敏感线优先布。阻抗匹配由线宽、线距、介质厚度、介电常数、铜厚、阻焊和参考平面决定，差分线还要同时看单端和差分阻抗。终端匹配要看源端、负载端和传输线长度相对上升沿是否已经是长线。直角走线不是所有低速线都绝对禁止，但在高速线中会引入阻抗不连续、寄生电容、拐角辐射和制造酸陷风险，通常用 45 度或圆弧，并更关注连续参考、过孔、回流和串扰。

考点 回流路径

难度 真实面经题

回答目标 按叠层回流、阻抗控制、匹配策略、串扰和走线形态系统回答板级布线问题。

深入解析

先看叠层和回流

高速布线不能只看正向信号线，还要看回流路径。连续参考平面能让回流就近闭合，降低环路面积和辐射。跨分割、跨参考层或绕开地孔会造成阻抗突变和 EMI 风险。

阻抗由几何和材料决定

受控阻抗取决于线宽、线距、介质厚度、介电常数、铜厚、阻焊和相邻平面。实际项目通常用板厂叠层和场求解工具计算，而不是只背一个公式。

匹配不是到处加电阻

是否需要终端匹配取决于边沿速度、走线电气长度、源/负载阻抗和接口规范。短线低速信号可能不需要，长线或高速边沿需要源端串阻、端接到电源/地或差分端接。

直角问题要有分寸

直角会带来局部阻抗不连续和寄生效应，高速线通常避免。但真正更严重的问题往往是参考平面断裂、过孔 stub、差分不成对、间距不足和回流路径不连续。

易错点

只说不要走直角，却不讲参考平面和回流路径。
把阻抗匹配理解成随便串一个电阻。
只用公式纸算阻抗，不考虑板厂叠层、公差和阻焊影响。
高速差分线只看长度，不看阻抗、过孔和返回路径。

面试官追问

什么时候需要阻抗匹配？

当走线电气长度相对信号上升沿不可忽略，反射会影响眼图、过冲或时序时需要。判断不能只看频率，还要看边沿速度和接口规范。

差分线是不是只要等长就可以？

不是。还要满足差分阻抗、线间距、对内耦合、参考平面连续、过孔对称、对间串扰和连接器封装过渡。

落到硬件板卡后，怎么判断设计是有效的？

要把计算和仿真结果转成可测指标，比如纹波、温升、眼图、阻抗、边沿质量、启动顺序和负载瞬态，再用示波器、热像、网络分析或压力测试验证。
