FPGA 功耗和供电网络设计怎么评估？｜大疆硬件面经解析

60 秒回答模板

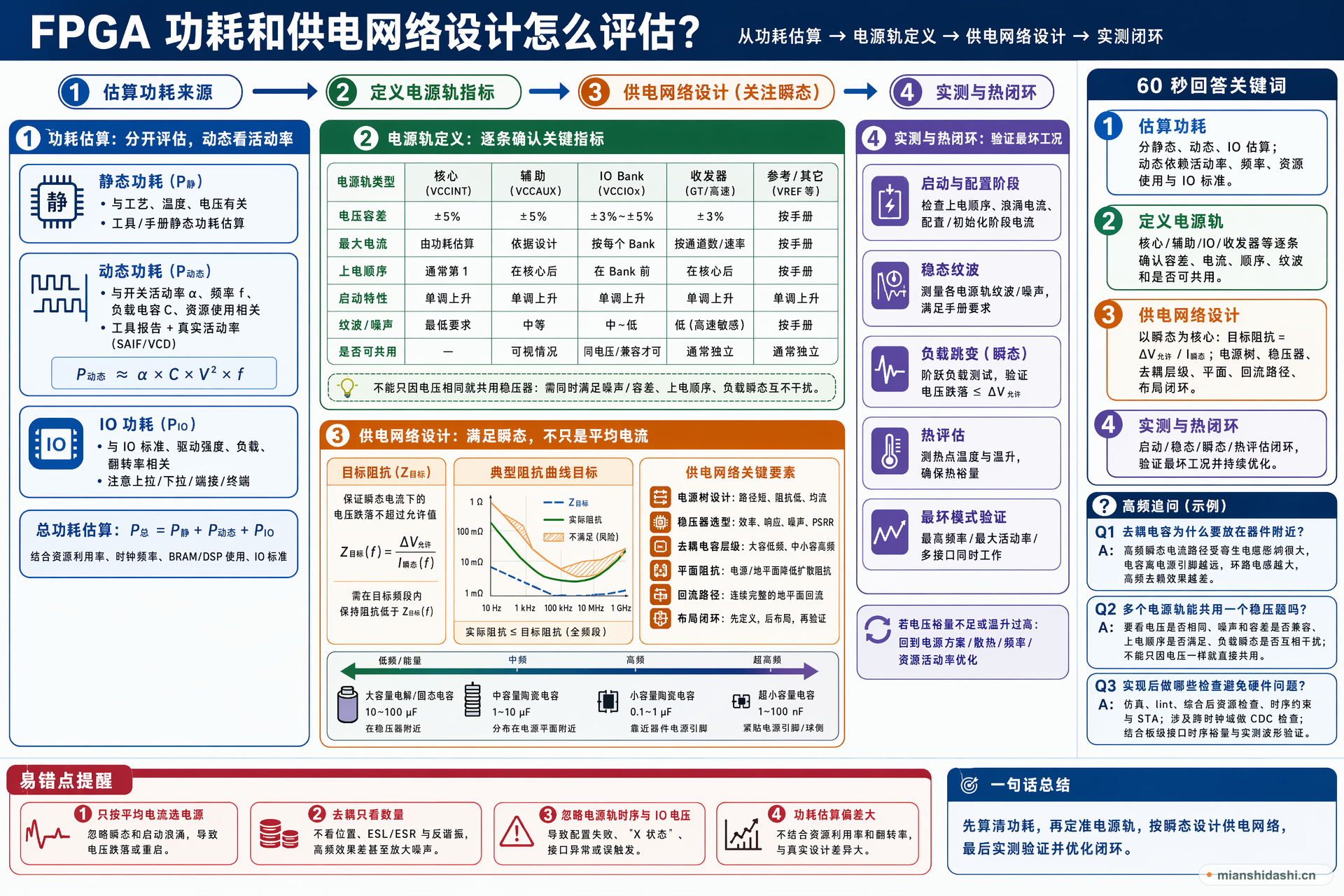

评估时我会先按器件手册和工具估算静态功耗、动态功耗和 IO 功耗，动态部分和资源利用率、翻转率、时钟频率、BRAM/DSP 使用、IO 标准有关。然后拆成核心、辅助、收发器、IO bank 等不同电源轨，确定电压精度、最大电流、上电顺序、纹波和瞬态指标。供电网络设计要从电源树、稳压器选型、目标阻抗、去耦电容层级、平面阻抗、回流路径和布局闭环考虑。公式上目标阻抗可粗略理解为允许电压跌落除以瞬态电流。最后还要看热设计、启动浪涌、配置阶段电流和实测纹波/跌落，不能只按平均电流选电源芯片。

考点 功耗估算

难度 真实面经题

回答目标 讲清功耗估算、电源轨需求、供电目标阻抗、去耦布局、时序和实测热闭环。

深入解析

功耗来源先拆开

静态功耗与工艺、温度和电压有关；动态功耗与开关活动、频率、电容负载和资源使用有关；IO 功耗取决于标准、驱动强度、负载和翻转率。估算要结合工具报告和真实活动率。

电源轨逐条定义

复杂器件通常有核心、辅助、IO、收发器和参考等多条电源轨。每条轨要确认电压容差、最大电流、启动顺序、单调性、纹波、噪声和是否允许共用稳压器。

供电网络看瞬态

平均功耗不代表瞬态需求。大量逻辑同时翻转时会产生快速电流阶跃，供电网络需要在目标频段内保持足够低阻抗，避免核心电压跌落或噪声耦合到敏感轨。

去耦和布局成体系

大容量电容处理低频能量，中小容量和封装附近电容处理更高频瞬态，电源/地平面降低扩散阻抗。电容不是越多越好，要考虑 ESL、ESR、安装位置和反谐振。

实测和热闭环

设计完成后要测启动时序、稳态纹波、负载跳变跌落、热点温度和最坏工作模式。若温升过高或电压裕量不足，要回到电源方案、散热、频率或资源活动率优化。

易错点

只按典型平均电流选电源，忽略瞬态和启动浪涌。
去耦电容只堆数量，不看位置、ESL、ESR 和反谐振。
忽略电源轨时序和 IO bank 电压，导致配置或接口异常。
不结合资源利用率和翻转率，功耗估算与真实设计偏差很大。

面试官追问

去耦电容为什么要放在器件附近？

高频瞬态电流路径受寄生电感影响很大，电容离电源引脚越远，环路电感越大，高频去耦效果越差。

多个电源轨能否共用一个稳压器？

要看电压是否相同、噪声和容差是否兼容、上电顺序是否满足、负载瞬态是否互相干扰。不能只因为电压一样就直接共用。

实现后你会用哪些检查来避免硬件问题？

我会至少做仿真、lint、综合后资源检查、时序约束和 STA；涉及跨时钟域还要做 CDC 检查，涉及板级接口还要结合时序裕量和实测波形验证。
