开关电源输出纹波如何分析和控制？｜大疆硬件面经解析

60 秒回答模板

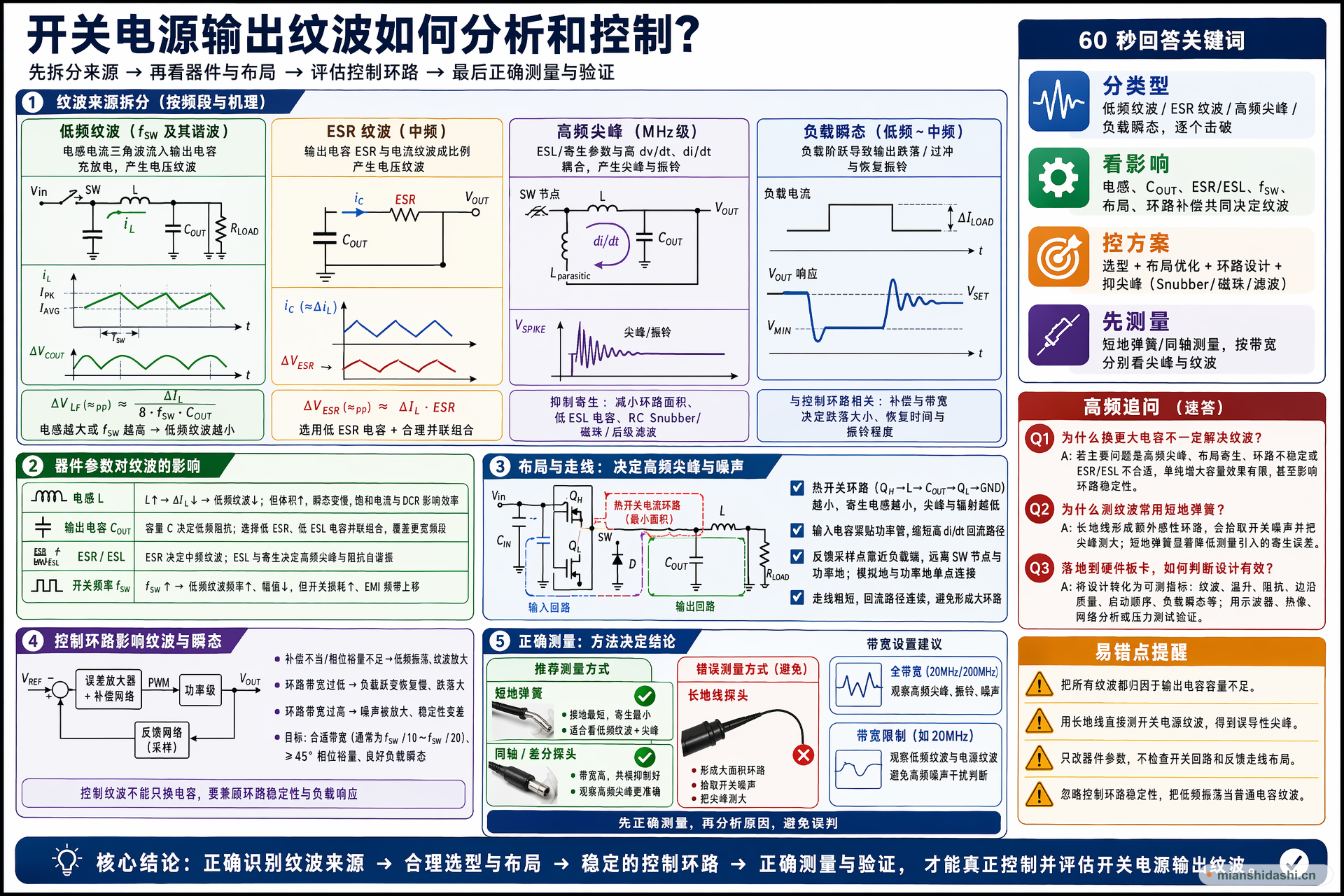

开关电源输出纹波可以分几类看：电感电流纹波流入输出电容形成的低频纹波，电容 ESR/ESL 产生的纹波和尖峰，开关节点高 dv/dt、di/dt 通过寄生参数耦合到输出的高频噪声，以及控制环路瞬态响应带来的跌落或过冲。控制手段包括合适的电感值和开关频率、低 ESR/ESL 输出电容组合、合理补偿和环路带宽、减小热回路面积、优化地和反馈采样、必要时加 RC snubber、磁珠或后级滤波。测量也很关键，要用短地弹簧或同轴方式，必要时打开或关闭带宽限制分别看尖峰和纹波，否则探头地线会把噪声测大。

考点 纹波分频段

难度 真实面经题

回答目标 能拆分纹波来源，说明器件、环路、布局和测量方法对输出纹波的影响及控制手段。

深入解析

纹波来源要拆分

低频部分主要来自电感电流三角波给输出电容充放电；ESR 造成与电流纹波成比例的电压纹波；ESL 和开关寄生引起高频尖峰；负载阶跃还会造成瞬态跌落和恢复振铃。

器件参数影响纹波

电感越大电流纹波越小但瞬态和体积受影响；输出电容容量、ESR、ESL 和并联组合决定不同频段阻抗；开关频率影响纹波频率和损耗。

布局影响尖峰和噪声

开关电流环路越大，寄生电感越大，高频尖峰和辐射越严重。输入电容、高低边开关、二极管、电感和输出电容的回路要紧凑，反馈采样点要避开噪声路径。

控制环路也会表现为纹波

补偿不当或相位裕量不足会导致输出低频振荡、负载瞬态过冲或恢复慢。控制纹波不能只换电容，还要看环路稳定性和负载响应。

测量方法决定结论

长地线探头容易引入额外环路噪声。测输出纹波应使用短地弹簧、同轴或差分探头，并按目标分别使用全带宽观察尖峰、带宽限制观察低频纹波。

易错点

把所有纹波都归因于输出电容容量不足。
用长地线直接测开关电源纹波，得到误导性尖峰。
只改器件参数，不检查开关回路和反馈走线布局。
忽略控制环路稳定性，把低频振荡也当普通电容纹波处理。

面试官追问

为什么换更大电容不一定解决纹波？

如果主要问题是高频尖峰、布局寄生、环路不稳定或 ESR/ESL 不合适，单纯增大容量可能效果有限，甚至引起环路稳定性变化。

测纹波时为什么常用短地弹簧？

长地线形成额外感性环路，会拾取开关噪声并把尖峰测大。短地弹簧能显著降低测量引入的寄生误差。

落到硬件板卡后，怎么判断设计是有效的？

要把计算和仿真结果转成可测指标，比如纹波、温升、眼图、阻抗、边沿质量、启动顺序和负载瞬态，再用示波器、热像、网络分析或压力测试验证。
