01

60 秒回答模板

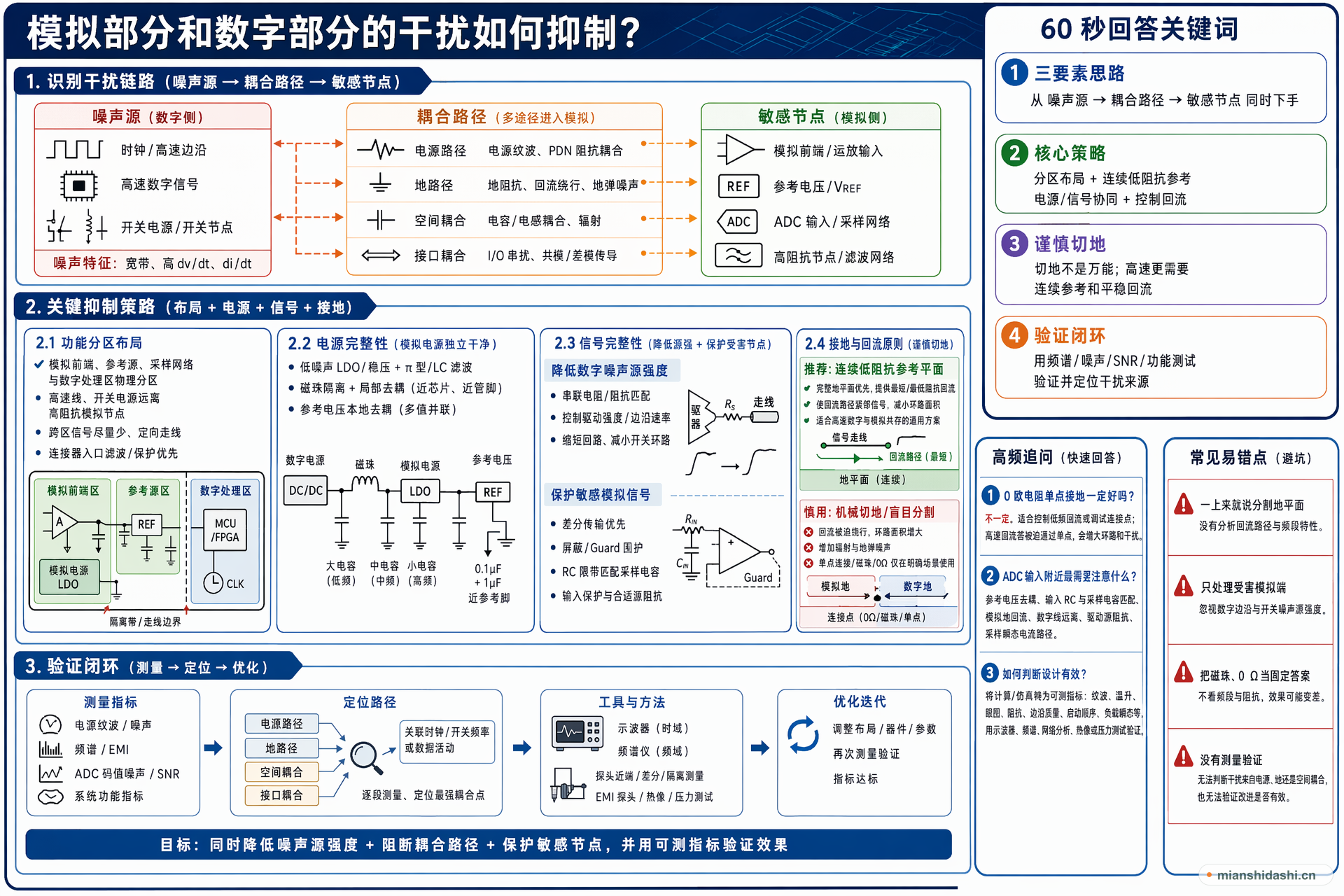

我会按噪声源、耦合路径、受害者来回答。数字部分的快速边沿、时钟和开关电源是主要噪声源，模拟前端、参考电压和 ADC 输入是敏感节点。抑制方法包括功能分区布局、让高速数字线远离模拟输入、保持连续参考平面和可控回流、模拟电源单独滤波、参考源去耦、关键节点屏蔽或 guard、差分传输和合理接地。地平面是否分割要谨慎：低频或特定结构可用单点连接、磁珠或 0 欧电阻管理回流，但高速数字回流被割裂反而会加大环路和辐射。更稳妥的是分区布线、连续低阻抗地、控制跨区信号和回流路径，并通过频谱、噪声和功能测试验证。

考点 三要素
难度 真实面经题
回答目标 按噪声源、路径和敏感节点系统说明混合信号干扰抑制，并正确看待地分割和单点连接。
02

深入解析

01

先识别干扰链路

干扰来自噪声源、耦合路径和敏感节点。数字时钟、开关节点和高速边沿会通过电源、地阻抗、空间、电容电感耦合进入模拟输入、参考电压或放大器节点。

02

布局上先分区

模拟前端、参考源、采样网络和数字处理区应物理分区。高速线和开关电源远离高阻抗模拟节点，跨区信号尽量少并控制方向，连接器入口处就要考虑滤波和保护。

03

地处理不能机械分割

连续低阻抗参考平面通常更有利于高速回流。盲目切地会迫使回流绕路，形成大环路。单点接地、0 欧电阻或磁珠只适合明确回流路径和频段的场景，不能当通用答案。

04

电源和信号同时处理

模拟电源可用低噪声稳压、滤波、磁珠和局部去耦；敏感信号用差分、屏蔽、RC 限带、输入保护和合理阻抗。数字边沿可通过串阻、驱动强度和布线缩短回路降低噪声源强度。

05

用测量闭环验证

最终要用示波器、频谱、ADC 码值噪声、信噪比或系统指标验证。若噪声和某个时钟、开关频率或数据活动相关，应沿电源、地、空间和接口路径逐段定位。

03

易错点

  • 一上来就说分割地平面，没有分析回流路径。
  • 只处理受害模拟端，不降低数字边沿和开关噪声源。
  • 把磁珠、0 欧电阻当固定答案，不看频段和阻抗。
  • 没有用测量验证，无法判断干扰来自电源、地还是空间耦合。
04

面试官追问

0 欧电阻单点接地一定好吗？

不一定。它适合明确需要控制低频回流或调试连接点的场景；高速回流若被迫通过单点，会增加环路面积和干扰。

ADC 输入附近最需要注意什么？

注意参考电压去耦、输入 RC 与采样电容匹配、模拟地回流、数字线远离、驱动源阻抗和采样瞬态电流路径。

落到硬件板卡后，怎么判断设计是有效的？

要把计算和仿真结果转成可测指标，比如纹波、温升、眼图、阻抗、边沿质量、启动顺序和负载瞬态，再用示波器、热像、网络分析或压力测试验证。
