FPGA 内部结构、BRAM 和时钟资源如何理解？｜华为 FPGA面经解析

60 秒回答模板

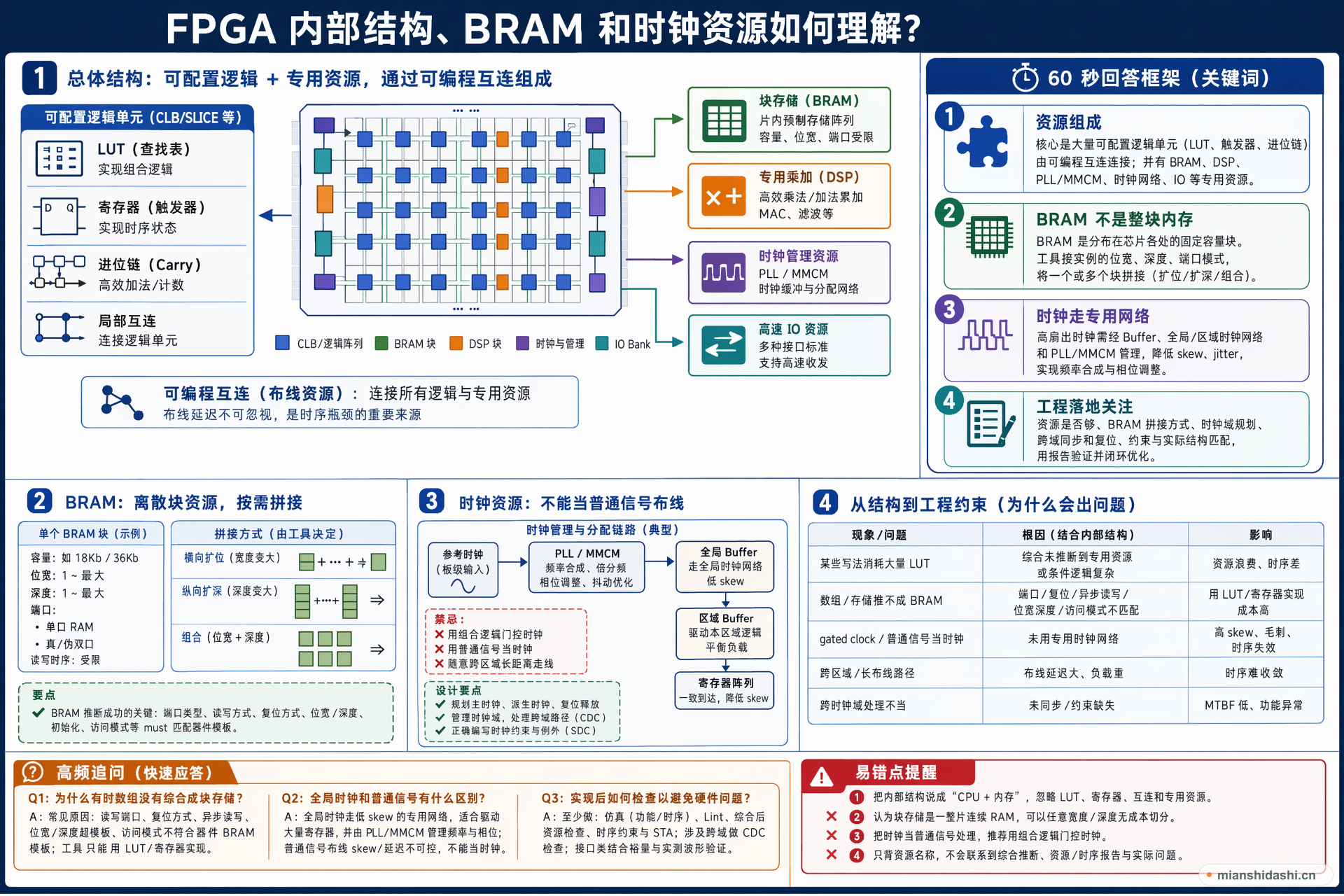

可以从资源类型回答：核心是大量可配置逻辑单元，通常由 LUT、触发器、进位链等组成，通过可编程互连连起来；旁边还有专用资源，比如块存储、DSP、PLL/MMCM、全局或区域时钟网络以及高速 IO。BRAM 不是一整块随便切的大内存，而是分布在芯片各处的固定容量存储块，工具会按实例宽度、深度、端口模式把一个或多个块拼接起来。时钟资源也不是普通信号线，通常要经过专用 buffer、全局/区域时钟网络和时钟管理单元，目的是降低 skew、支持频率合成和相位调整。工程上要关注资源是否够、BRAM 拼接方式、时钟域规划、跨域同步和约束是否匹配实际结构。

考点 资源分类

难度 真实面经题

回答目标 讲清可配置逻辑、块存储和专用时钟网络的结构特点，以及它们对 RTL 写法和约束的影响。

深入解析

可配置逻辑和互连

基本逻辑资源通常包括查找表、寄存器、进位链和局部互连。查找表实现组合逻辑，寄存器实现时序状态，进位链适合加法和计数。大量逻辑块通过可编程布线连接，布线延迟往往是时序瓶颈的重要来源。

BRAM 是离散块资源

块存储是芯片内部预制的存储阵列，容量、端口模式、读写时序和位宽组合受器件约束。它不是一整块连续内存，而是很多固定大小的块；实现大容量或特殊位宽时，综合工具会横向扩位、纵向扩深或组合多个块。

时钟资源有专用网络

高扇出时钟不能随意走普通逻辑布线。器件通常提供 PLL/MMCM、全局 buffer、区域 buffer 和专用时钟网络，用来控制 skew、jitter、频率和相位。设计时要规划主时钟、派生时钟、复位释放和跨域路径。

工程回答要落到约束

理解内部结构后，要能解释为什么某些写法会消耗 LUT，为什么存储推不成块存储，为什么 gated clock 不推荐，为什么跨区域布线会影响时序。最终都要通过资源报告、时序报告和器件手册确认。

易错点

把内部结构说成 CPU 加内存，忽略 LUT、寄存器、互连和专用资源。
认为块存储是一整片连续 RAM，可以任意宽度深度无成本切分。
把时钟当普通信号处理，推荐用组合逻辑门控时钟。
只背资源名称，不会联系到综合推断、资源报告和时序问题。

面试官追问

为什么有时数组没有综合成块存储？

常见原因是读写端口、复位方式、异步读写、位宽深度或访问模式不符合器件块存储模板，工具只能用查找表或寄存器实现。

全局时钟和普通信号有什么区别？

全局时钟走低 skew 的专用网络，适合驱动大量寄存器；普通信号布线 skew 和延迟不可控，拿它当时钟容易造成严重时序和可靠性问题。

实现后你会用哪些检查来避免硬件问题？

我会至少做仿真、lint、综合后资源检查、时序约束和 STA；涉及跨时钟域还要做 CDC 检查，涉及板级接口还要结合时序裕量和实测波形验证。
