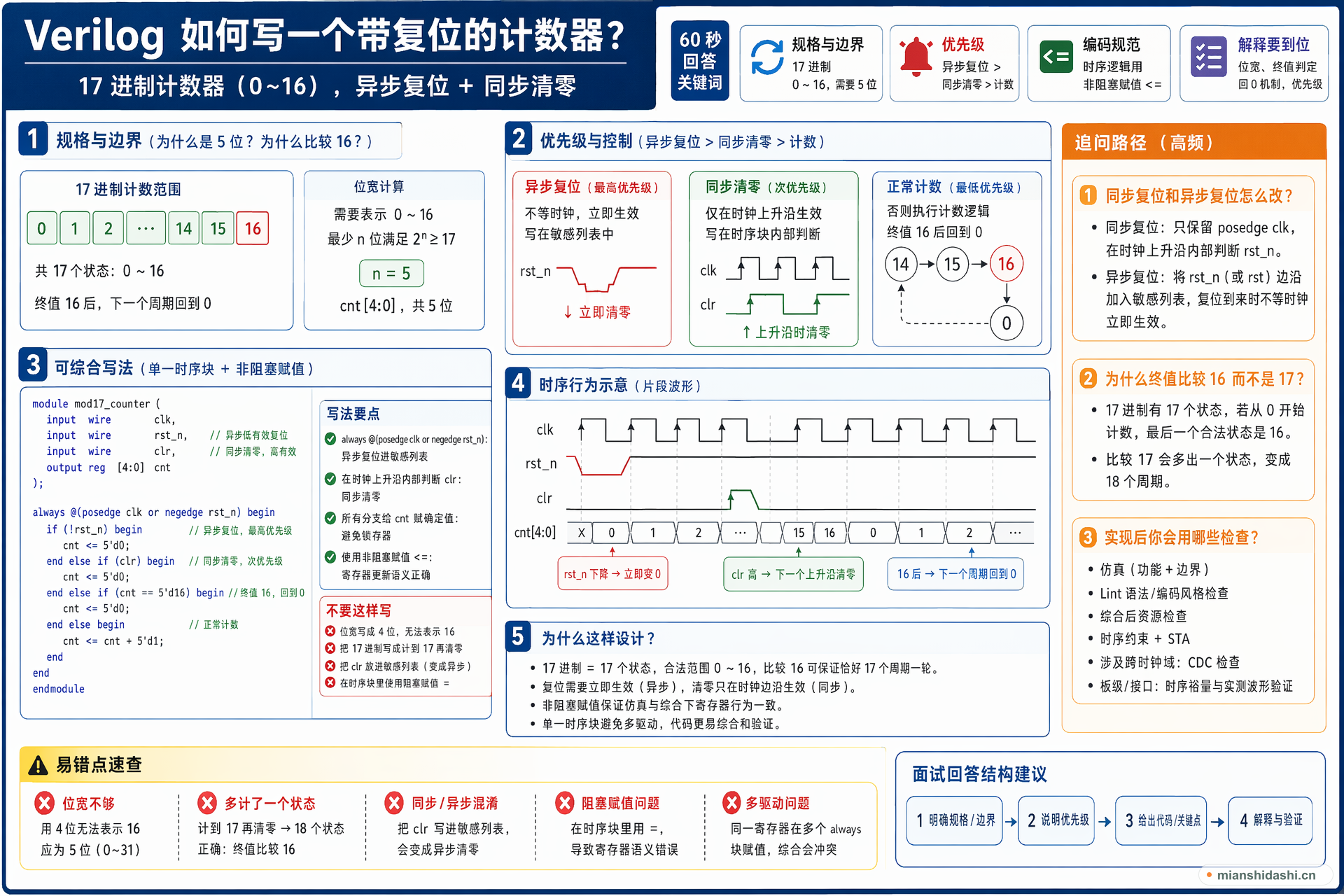

Verilog 如何写一个带复位的计数器？｜华为 FPGA面经解析

60 秒回答模板

我会先明确规格：这里是异步复位、同步清零、17 进制计数器，所以计数范围是 0 到 16，需要 5 位寄存器。异步复位要放在敏感列表里，优先级最高；同步清零在时钟上升沿内部判断；正常计数时，如果当前值是 16，下一个周期回到 0，否则加 1。时序逻辑里用非阻塞赋值，避免混用组合赋值。面试时还要说明复位极性、清零优先级和终值判断，防止写成 0 到 17 或位宽不够。

考点 计数范围

难度 真实面经题

回答目标 写出异步复位、同步清零、0 到 16 循环的可综合计数器，并能解释位宽和边界。

深入解析

先定规格和边界

17 进制意味着一共有 17 个状态，通常编码为 0 到 16，因此至少需要 5 位寄存器。终值判断应写 current == 5'd16，满足后下一个时钟回到 0。

复位和清零优先级

异步复位不等时钟，通常写进 always 敏感列表；同步清零只在时钟边沿生效，写在时序块内部。若两者同时出现，通常异步复位优先，其次同步清零，再正常计数。

可综合写法

寄存器赋值使用非阻塞赋值，所有分支都给计数器确定赋值。不要在同一个寄存器上混用多个 always 块，也不要把组合逻辑清零写成会推锁存器的形式。

面试解释要补边界

写完代码要主动解释为什么位宽是 5、为什么比较 16、为什么加一后回 0、复位和清零分别何时生效。这样能证明不是只背模板。

verilog

异步复位、同步清零的 17 进制计数器

module mod17_counter (
    input  wire       clk,
    input  wire       rst_n,
    input  wire       clr,
    output reg  [4:0] cnt
);

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        cnt <= 5'd0;
    end else if (clr) begin
        cnt <= 5'd0;
    end else if (cnt == 5'd16) begin
        cnt <= 5'd0;
    end else begin
        cnt <= cnt + 5'd1;
    end
end

endmodule

cnt 需要 5 位才能表示 0 到 16。
rst_n 为异步复位，clr 为同步清零，终值状态 16 后回到 0。

易错点

位宽写成 4 位，导致无法表示 16。
把 17 进制写成计到 17 再清零，实际多了一个状态。
把同步清零写到敏感列表里，混淆同步和异步控制。
时序块里使用阻塞赋值，面试解释不清寄存器更新语义。

面试官追问

同步复位和异步复位怎么改？

同步复位只保留 posedge clk，在时钟边沿内部判断 reset；异步复位要把 reset 边沿加入敏感列表，reset 到来时不等时钟立即生效。

为什么终值比较 16 而不是 17？

因为 17 进制有 17 个状态，若从 0 开始计数，最后一个合法状态是 16。比较 17 会多出一个状态，变成 18 个周期。

实现后你会用哪些检查来避免硬件问题？

我会至少做仿真、lint、综合后资源检查、时序约束和 STA；涉及跨时钟域还要做 CDC 检查，涉及板级接口还要结合时序裕量和实测波形验证。
