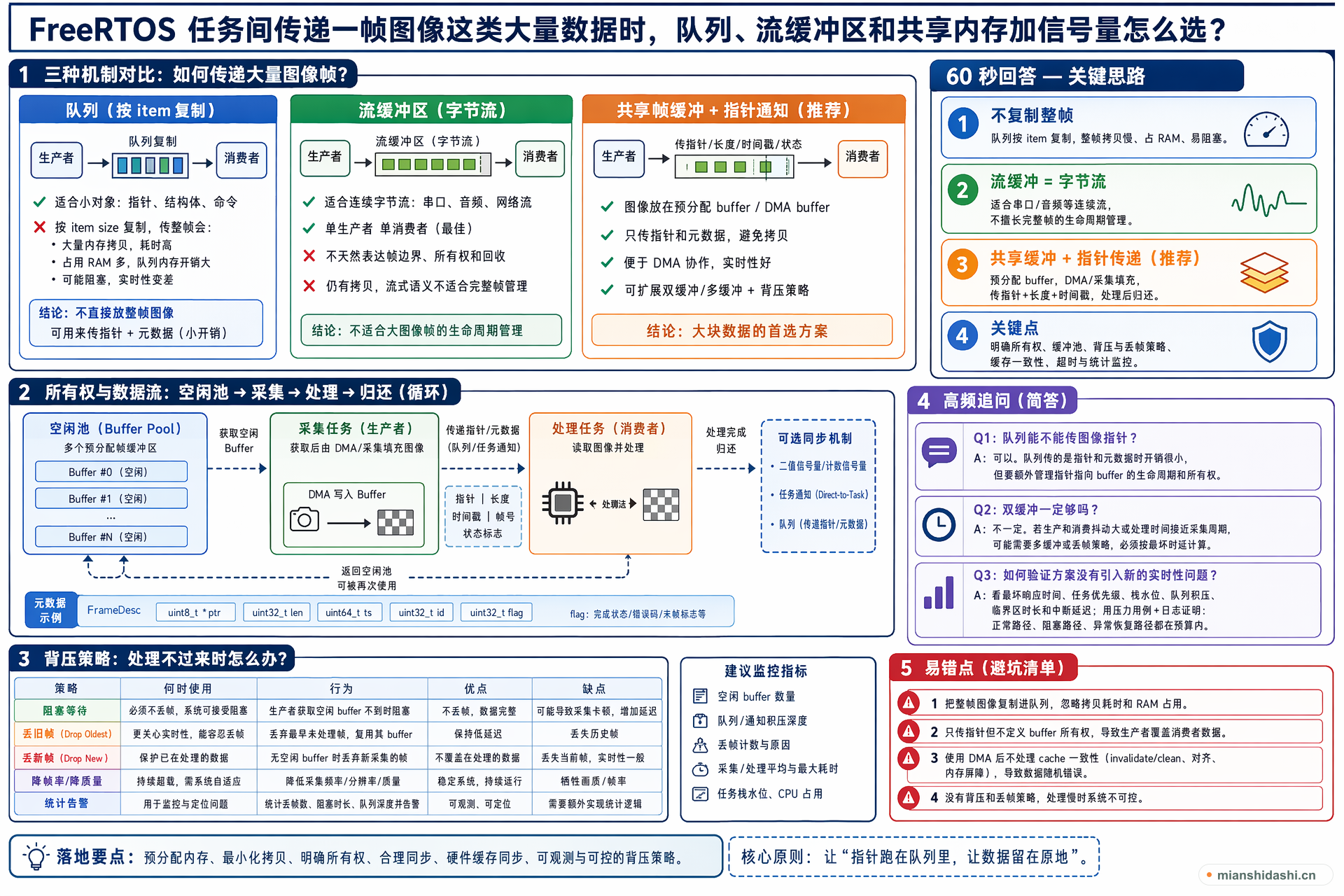

FreeRTOS 任务间传递一帧图像这类大量数据时，队列、流缓冲区和共享内存加信号量怎么选？｜CVTE 嵌入式软件面经解析

60 秒回答模板

传一帧图像这种大量数据时，我不会直接把整帧放进普通队列里拷贝。队列适合小消息、控制命令或传指针，因为它按 item size 复制，拷贝大帧会慢、占 RAM，还可能阻塞。流缓冲区适合单生产者单消费者的连续字节流，比如串口、音频片段，但它仍然涉及缓冲拷贝和流式语义，不适合需要完整帧生命周期管理的大图像。共享内存加信号量、任务通知或队列传指针更适合大块帧：生产者拿到空闲 buffer，DMA 或采集填充后把指针和长度交给消费者，消费者处理完再归还 buffer。关键是明确 buffer 所有权、双缓冲/多缓冲、cache 一致性、超时、丢帧策略和背压。若图像是连续流，可用指针队列管理多个 frame buffer，而不是复制图像内容。

考点 三种机制

难度 真实面经题

回答目标 证明自己能按数据量、拷贝成本和生命周期选择任务间通信机制。

深入解析

队列适合小对象

FreeRTOS 队列会复制固定大小 item。传结构体、枚举、指针很合适；传整帧图像会造成大量内存拷贝和队列存储开销，实时性差。

流缓冲适合连续字节

流缓冲区面向字节流，常用于串口、音频或网络流，通常单生产者单消费者。它不天然表达一帧图像的边界、所有权和处理完成回收。

共享缓冲适合大块数据

图像帧应放在预分配 buffer 或 DMA buffer 中，任务间只传指针、长度、时间戳和状态。这样避免拷贝，也便于和外设 DMA 协作。

所有权管理是关键

生产者、消费者和空闲池之间必须明确谁拥有 buffer。处理完才能归还；处理太慢时要选择阻塞、丢旧帧、丢新帧或降帧率，不能让生产者覆盖正在消费的帧。

硬件缓存要同步

如果 DMA 写图像、CPU 读图像，要处理 cache invalidate/clean、对齐和内存屏障，否则数据可能看起来随机错误。

易错点

把整帧图像复制进队列，忽略拷贝耗时和 RAM 占用。
只传指针但不定义 buffer 所有权，导致生产者覆盖消费者数据。
使用 DMA 后不处理 cache 一致性。
没有背压和丢帧策略，处理慢时系统不可控。

面试官追问

队列能不能传图像指针？

可以。队列传的是指针和元数据时开销很小，但要额外管理指针指向 buffer 的生命周期和所有权。

双缓冲一定够吗？

不一定。若生产和消费抖动大或处理时间接近采集周期，可能需要多缓冲或丢帧策略，必须按最坏时延计算。

怎么验证这个 RTOS 方案没有引入新的实时性问题？

要看最坏响应时间、任务优先级、栈水位、队列积压、临界区时长和中断延迟，用压力用例和日志证明正常路径、阻塞路径、异常恢复路径都在预算内。
