01

60 秒回答模板

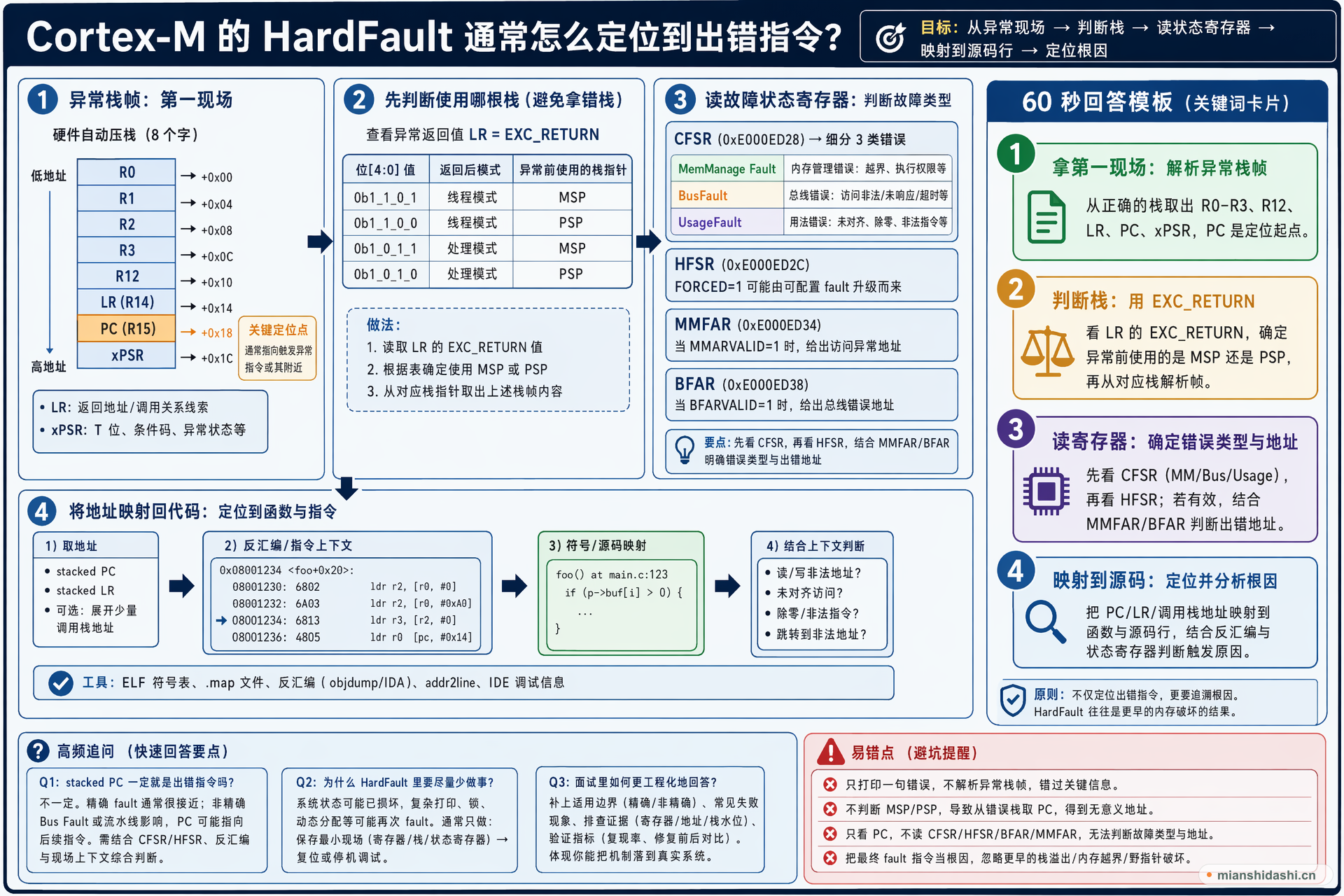

Cortex-M 进入 HardFault 时，硬件会把部分现场压到当前栈上，包括 R0-R3、R12、LR、PC、xPSR。定位时先看异常返回值 LR 的 EXC_RETURN 位，判断异常前用的是 MSP 还是 PSP；拿到对应栈指针后解析栈帧，取出 stacked PC 和 LR。stacked PC 通常指向触发异常的指令或其附近，结合反汇编、map 文件或 addr2line 可以定位到源码行。然后读取 SCB 的 CFSR、HFSR、MMFAR、BFAR 等寄存器，看是总线错误、内存管理错误、用法错误、未对齐、非法指令还是精确/非精确 bus fault。还要检查栈是否溢出、PC 是否落在非法地址、LR 是否异常、是否空指针或函数指针跳飞。优化级别和流水线可能让 PC 有偏差，所以要结合寄存器和调用栈一起判断。

考点 异常帧
难度 真实面经题
回答目标 证明自己能从硬件异常现场还原出错地址，并进一步判断故障类型和根因。
02

深入解析

01

异常栈帧给出第一现场

硬件自动保存的 PC 是定位起点，LR 能帮助判断返回路径和调用关系，xPSR 能提供异常状态。先把这些寄存器从正确的栈指针解析出来。

02

先判断使用哪根栈

线程模式可能使用 PSP，异常处理常用 MSP。EXC_RETURN 编码能判断异常前使用的栈。拿错栈会解析出一堆无意义地址。

03

故障状态寄存器说明类型

CFSR 细分 MemManage、BusFault 和 UsageFault，BFAR/MMFAR 在有效位设置时给出访问异常地址。HFSR 可提示是否由可配置 fault 升级而来。

04

地址要映射回代码

把 stacked PC、LR 和可能的调用栈地址用 ELF 符号、map 文件、反汇编或 addr2line 转成函数和源码行，再结合附近指令判断是读写非法地址、除零、未对齐还是跳转异常。

05

还要检查根因而非只看 PC

栈溢出、内存越界和野指针常常在更早时刻破坏现场，HardFault 只是最终爆点。要结合栈水位、内存保护、最近修改和复现路径。

03

易错点

  • HardFault 后只打印一句错误，不解析异常栈帧。
  • 不判断 MSP/PSP，导致从错误栈地址取 PC。
  • 只看 PC，不读 CFSR、HFSR、BFAR、MMFAR 判断故障类型。
  • 把最终 fault 指令当根因，忽略更早的栈溢出或内存越界。
04

面试官追问

stacked PC 一定就是出错指令吗？

不一定。精确 fault 通常很接近，非精确 bus fault 或流水线影响可能让 PC 指向后续指令，需要结合状态寄存器和反汇编判断。

为什么 HardFault 里要尽量少做事？

系统状态可能已损坏，在 handler 里做复杂打印或锁操作可能再次 fault。通常保存最小现场后复位或停机调试。

面试里怎么把这个答案讲得更工程化？

不要只背定义，要补上适用边界、常见失败现象、排查证据和验证指标，让面试官看到你能把机制落到真实系统里。
