01

60 秒回答模板

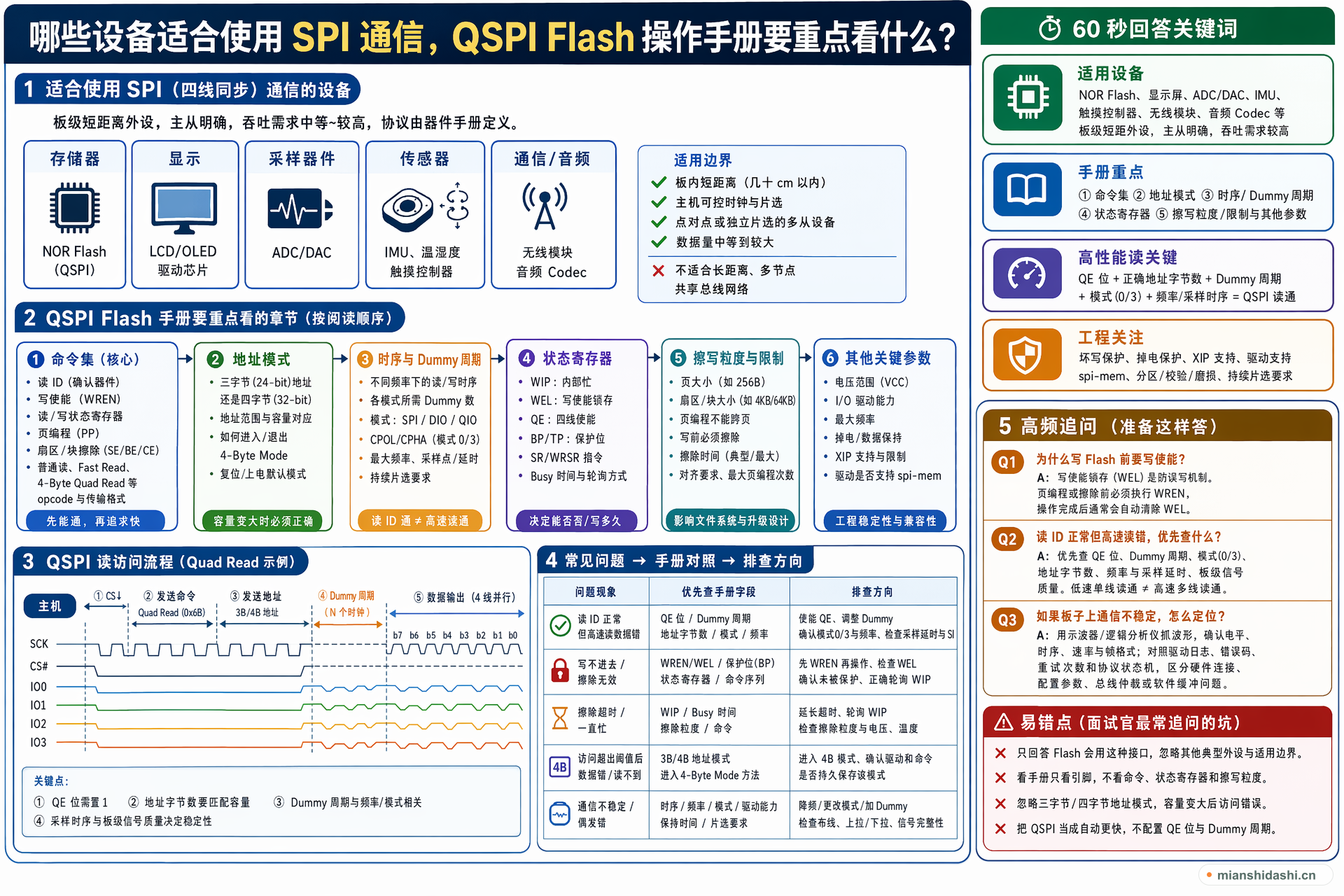

适合用四线同步接口的设备通常是板内、短距离、主从明确、需要比低速总线更高吞吐的外设，比如 NOR Flash、显示屏、ADC/DAC、IMU、触摸控制器、无线模块、音频 codec 等。QSPI Flash 手册要重点看几个部分：第一是命令集，读 ID、读状态、写使能、页编程、扇区/块擦除、普通读、fast read、quad read 的 opcode；第二是地址模式，三字节还是四字节地址，容量大时如何进入 4-byte mode；第三是时序和 dummy cycles，不同频率和模式需要几个 dummy；第四是状态寄存器，WIP、WEL、QE、保护位和 busy 时间；第五是页大小、擦除粒度、对齐限制、最大频率、模式 0/3、电压和保持片选要求。工程上还要关注坏写保护、掉电保护、XIP 和驱动是否支持 spi-mem。

考点 设备谱系
难度 真实面经题
回答目标 展示自己不仅知道哪些外设使用该接口，还能按手册把存储器驱动跑通。
02

深入解析

01

适用设备有共同特征

这类接口适合板级短距离外设，主机能控制时钟和片选，数据量中等到较大，协议由器件手册定义。它不适合长距离多节点共享网络。

02

存储器先看命令和状态

Flash 的每个操作都是命令序列。读 ID 确认器件，写使能后才能擦写，WIP 表示内部忙，WEL 表示写使能锁存，保护位会影响能否修改内容。

03

高性能读要看模式细节

QSPI/Quad read 不只是多几根数据线，还涉及 QE 位、地址字节数、dummy cycles、连续读模式和最大频率。配置错时常见现象是读 ID 正常但高速读数据错。

04

擦写限制决定文件系统和升级设计

页编程不能跨页随意写，擦除按扇区或块进行且耗时长，写前要擦除。掉电保护、磨损、分区和校验都会影响上层存储设计。

03

易错点

  • 只回答 Flash 会用这种接口，不说其他典型外设和适用边界。
  • 看手册只看引脚，不看命令、状态寄存器和擦写粒度。
  • 忽略三字节/四字节地址模式，容量变大后访问错误。
  • 把 QSPI 当成自动更快，不配置 QE 位和 dummy cycles。
04

面试官追问

为什么写 Flash 前要写使能？

写使能锁存是防误写机制。页编程或擦除前必须设置 WEL，操作完成后通常会自动清除。

读 ID 正常但高速读错，优先查什么？

查 QE 位、dummy cycles、模式配置、频率、采样延时和板级信号质量，因为低速单线读通不代表高速多线读通。

如果板子上通信不稳定，你会怎么定位？

先用示波器或逻辑分析仪确认电平、时序、速率和帧格式，再对照驱动日志、错误码、重试次数和协议状态机，区分硬件连接、配置参数、总线仲裁和软件缓冲问题。
