01

60 秒回答模板

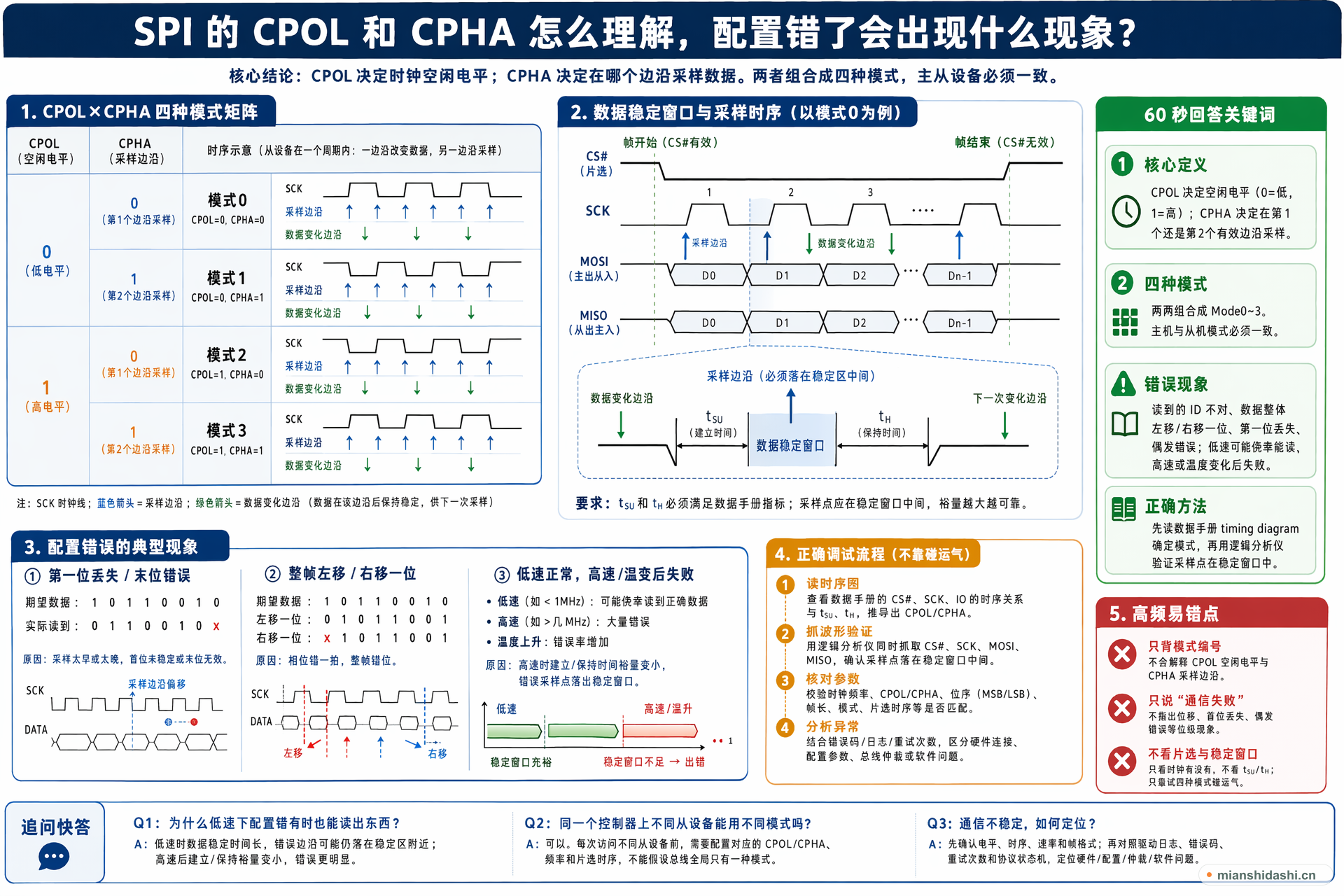

CPOL 表示时钟空闲时的电平，CPHA 表示数据在一个时钟周期里的哪个边沿被采样。两者组合成四种模式。可以这样讲：先看器件手册要求空闲时钟是低还是高，再看数据是在第一个有效边沿采样还是第二个有效边沿采样，主机和从机必须一致。配置错后，常见现象不是完全没波形，而是读到的 ID 不对、数据整体左移或右移一位、第一位丢失、偶发错误，低速时可能侥幸能读，高速或温度变化后失败。用逻辑分析仪时要同时看片选、时钟、输出数据稳定窗口和采样边沿，确认采样点落在数据稳定区中间。调试时不要只换模式碰运气，应该从数据手册的 timing diagram 推出模式。

考点 模式矩阵
难度 真实面经题
回答目标 证明自己能从时序图配置同步采样模式并定位边沿错误。
02

深入解析

01

CPOL 决定基准电平

时钟没有传输时停在低电平或高电平。这个空闲状态影响片选有效后第一个边沿是上升沿还是下降沿，也影响从设备状态机对传输开始的理解。

02

CPHA 决定采样位置

一个时钟周期通常有两个边沿，一个用来改变数据，一个用来采样数据。CPHA 选择第一个还是第二个有效边沿采样，必须保证采样时数据已经稳定。

03

错误配置会造成位级错位

如果采样边沿太早，可能读到上一位或未稳定数据；如果相位错一拍，整帧会左移或右移。很多时候命令能发出去但返回值异常，表现为 ID 错、CRC 错或偶发通信失败。

04

调试要读时序图

手册通常画出片选、时钟、输入输出数据相对边沿的建立和保持时间。根据图确定模式，再用逻辑分析仪验证，不要只在四种模式里随机试。

03

易错点

  • 把四种模式只背编号，不会解释空闲电平和采样边沿。
  • 配置错后只说通信失败，不会说位移、首位丢失和偶发错误。
  • 不看片选和数据稳定窗口，只看时钟有没有。
  • 通过随机试模式解决问题，不从手册 timing diagram 推导。
04

面试官追问

为什么低速下配置错有时也能读出东西？

低速时数据稳定时间长，错误边沿可能仍落在稳定区附近；高速后建立保持裕量变小，错误更明显。

同一个控制器上不同从设备能用不同模式吗？

可以，但每次访问不同从设备前驱动要配置对应模式、频率和片选时序，不能假设总线全局只有一种模式。

如果板子上通信不稳定，你会怎么定位？

先用示波器或逻辑分析仪确认电平、时序、速率和帧格式，再对照驱动日志、错误码、重试次数和协议状态机，区分硬件连接、配置参数、总线仲裁和软件缓冲问题。
