01

60 秒回答模板

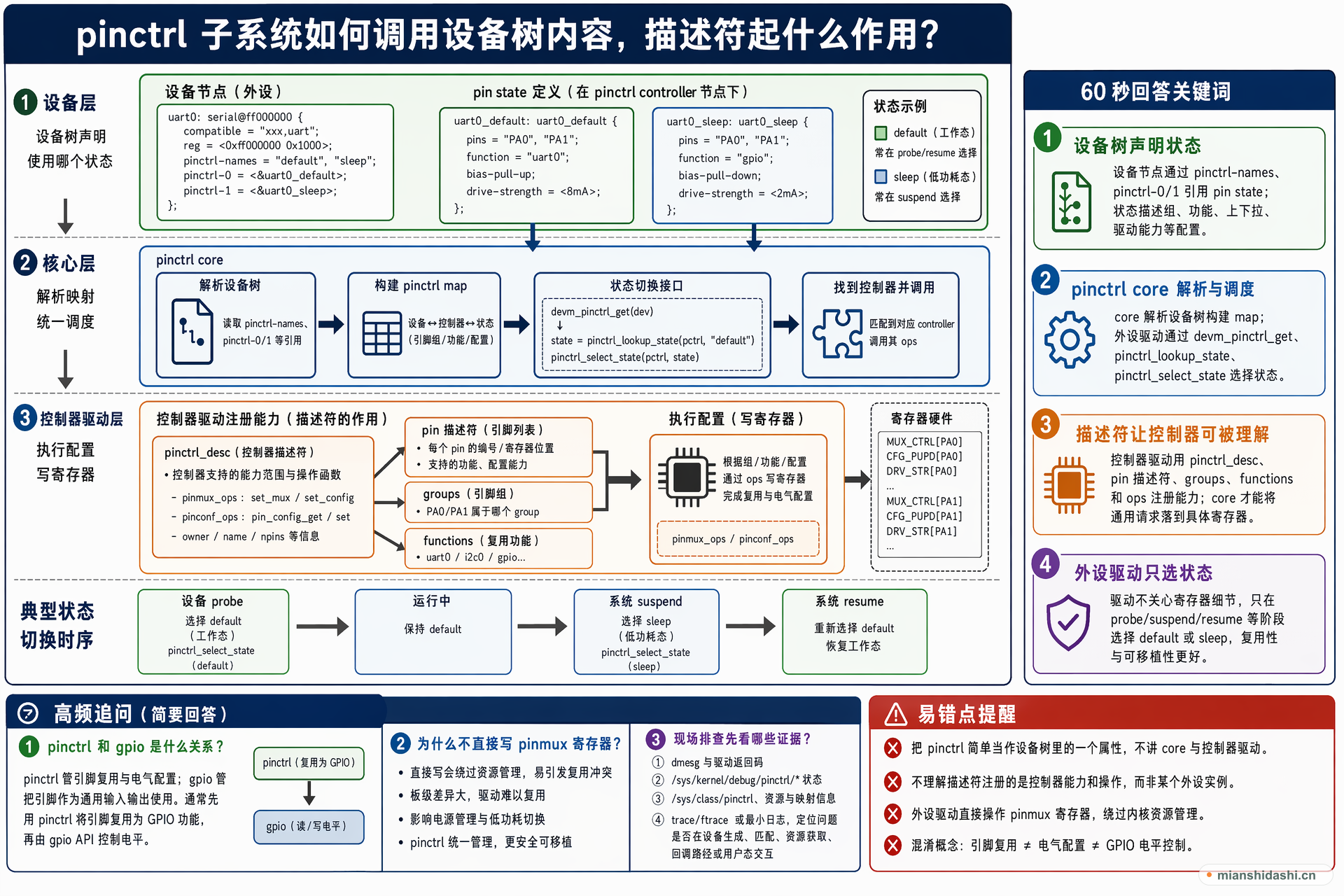

pinctrl 子系统的核心作用是统一管理引脚复用和电气配置。设备树里通常会给设备节点写 pinctrl-names、pinctrl-0 等状态引用，具体 pin group、function、bias、drive-strength、pull-up/down 等由 pin controller 节点描述。设备 probe 时，驱动核心或驱动调用 devm_pinctrl_get、pinctrl_lookup_state、pinctrl_select_state，pinctrl 核心会根据设备树解析出映射关系，再调用具体 SoC pinctrl 驱动的 pinmux_ops、pinconf_ops 去写寄存器。描述符的作用是把这个控制器有哪些 pin、group、function、配置能力和操作函数注册给 pinctrl core，例如 pinctrl_desc 描述控制器能力，pin 描述符描述每个引脚。这样外设驱动不用直接写引脚复用寄存器，而是通过统一状态选择接口使用板级配置。

考点 三层结构
难度 真实面经题
回答目标 证明自己理解 pinctrl 如何把板级引脚描述转化为控制器寄存器配置。
02

深入解析

01

设备树描述状态而不是代码

设备节点通过 pinctrl-0、pinctrl-1 等引用不同状态，比如 default、sleep。具体状态中描述哪些引脚属于哪个组、复用成什么功能、上下拉和驱动能力如何。

02

pinctrl core 负责解析和分发

内核把设备树里的引用解析成 pinctrl map。设备需要切换状态时，core 找到对应 controller，再调用 controller driver 提供的操作。

03

控制器驱动用描述符注册能力

pinctrl_desc、pin descriptors、groups、functions 和 ops 告诉 core 这个 SoC 控制器有哪些引脚和能做哪些配置。没有这些描述，core 不知道如何把通用请求落到寄存器。

04

外设驱动只选择状态

外设驱动通常不关心具体复用寄存器位，只在 probe、suspend、resume 等阶段选择 default 或 sleep 状态。这样同一个驱动能适配不同板级 pin 配置。

03

易错点

  • 把 pinctrl 简单说成设备树里的一个属性，不讲 core 和控制器驱动。
  • 不知道描述符注册的是控制器能力和操作，而不是某个外设实例。
  • 外设驱动直接操作 pinmux 寄存器，绕过内核资源管理。
  • 不区分引脚复用、电气配置和 GPIO 电平控制。
04

面试官追问

pinctrl 和 gpio 子系统是什么关系？

pinctrl 管引脚复用和电气配置，gpio 管把引脚作为通用输入输出使用；同一引脚通常先由 pinctrl 配到 GPIO 功能，再由 gpio API 控制电平。

为什么外设驱动不直接写 pinmux 寄存器？

直接写会和板级差异、复用冲突、电源管理和其他驱动抢资源；pinctrl 统一管理能更可移植也更安全。

如果面试官让你现场排查，你会先看哪些证据？

我会先看 dmesg 和返回码，再查 /sys 下设备、驱动和资源状态，必要时加 trace/ftrace 或最小日志，先证明问题出在设备生成、匹配、资源获取、回调路径还是用户态交互。
