01

60 秒回答模板

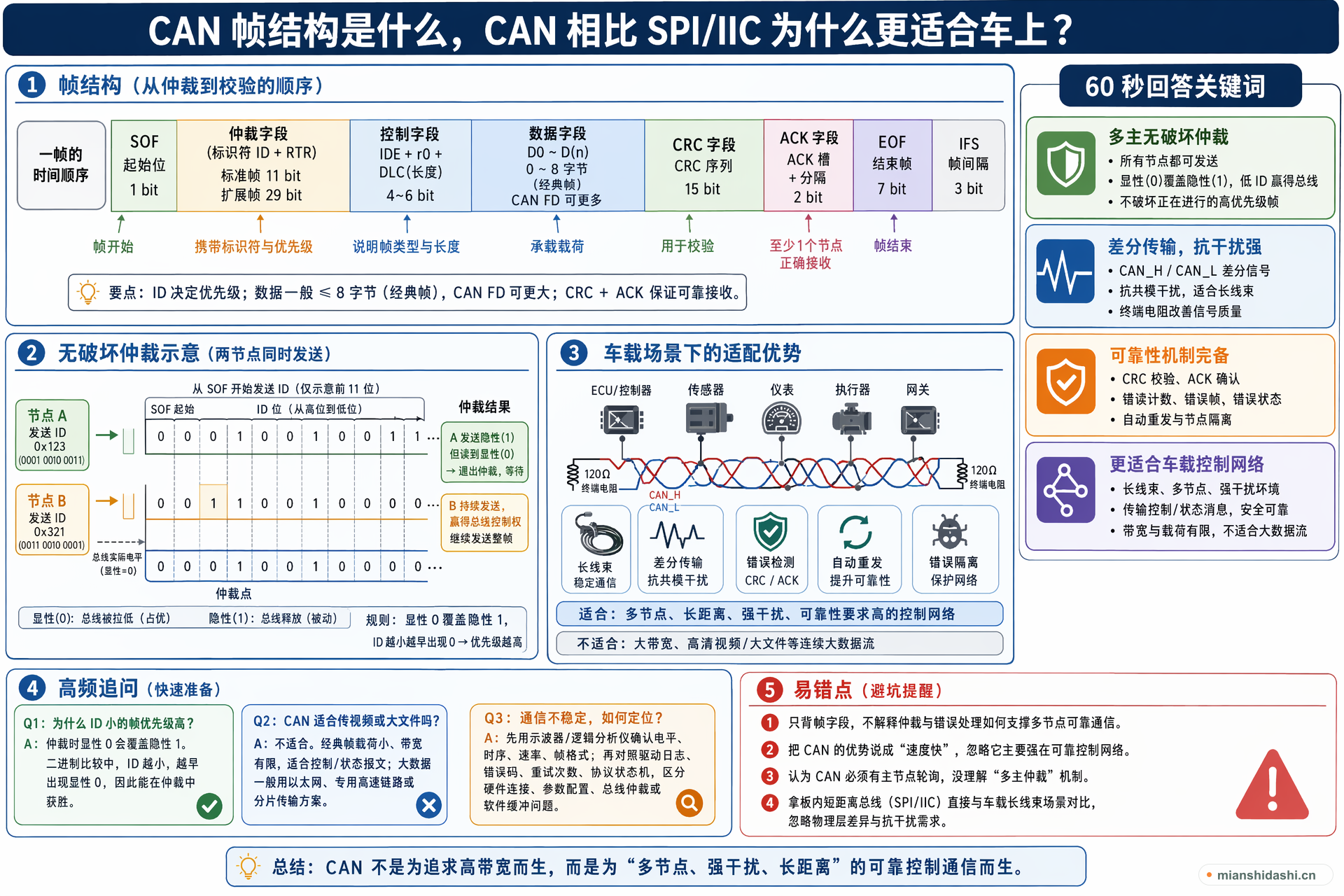

CAN 帧可以按从仲裁到校验的顺序讲：SOF 起始位后是仲裁字段，标准帧常见 11 位 ID，扩展帧是 29 位 ID，ID 同时决定优先级；后面有控制字段和 DLC，数据字段最多 8 字节，CAN FD 可更多；再往后是 CRC、ACK、EOF 等字段。CAN 适合车上，不是因为单帧数据大，而是因为它是多主总线，基于显性/隐性位做无破坏仲裁，低 ID 高优先级消息能赢；差分传输抗干扰；内置 CRC、ACK、错误计数、错误帧和自动重发；节点不用共享一个主机片选。相比板内短距离同步总线，CAN 更适合长线束、多节点、强干扰和安全相关控制报文。回答时也要承认它带宽有限、载荷小，适合控制和状态消息，不适合大规模数据流。

考点 帧字段时间轴
难度 真实面经题
回答目标 说明自己理解 CAN 从帧格式、仲裁到物理层可靠性的完整设计逻辑。
02

深入解析

01

帧结构按功能分段

一帧从 SOF 开始，仲裁字段携带标识符和优先级，控制字段说明帧类型和长度，数据字段承载载荷，CRC 用于校验，ACK 表示有节点正确接收，EOF 结束帧。这样讲比只背字段名更容易体现理解。

02

仲裁决定多主并发

所有节点都可以尝试发送，并在发送 ID 的同时监听总线。如果自己发送隐性位却读到显性位，就说明有更高优先级帧在发送，当前节点退出等待。这个过程不会破坏获胜帧。

03

物理层适合强干扰环境

差分信号对共模干扰不敏感，双绞线和终端电阻能改善长线束上的信号质量。车上有电机、继电器、电源噪声和长线束，这类物理层比普通板内短线接口更合适。

04

可靠性机制比速度更重要

CAN 内置位填充检查、CRC、ACK、错误计数、错误状态和重发机制，能发现并隔离异常节点。它的优势是多节点控制网络的可靠通信，而不是最高吞吐。

03

易错点

  • 只背帧字段，不解释仲裁和错误处理为什么适合多节点。
  • 把 CAN 的优势说成速度快，忽略它主要强在可靠控制网络。
  • 认为 CAN 必须有一个主节点轮询，没理解多主仲裁。
  • 拿板内短距离总线直接和车载长线束场景混比，不说物理层差异。
04

面试官追问

为什么 ID 小的帧优先级高？

仲裁时显性 0 会覆盖隐性 1。二进制比较中 ID 越小，越早发出显性 0，因此能在仲裁中获胜。

CAN 适合传视频或大文件吗？

不适合。经典帧载荷小、带宽有限，适合控制和状态报文；大数据一般用以太网、专用高速链路或分片传输方案。

如果板子上通信不稳定，你会怎么定位？

先用示波器或逻辑分析仪确认电平、时序、速率和帧格式，再对照驱动日志、错误码、重试次数和协议状态机，区分硬件连接、配置参数、总线仲裁和软件缓冲问题。
