01

60 秒回答模板

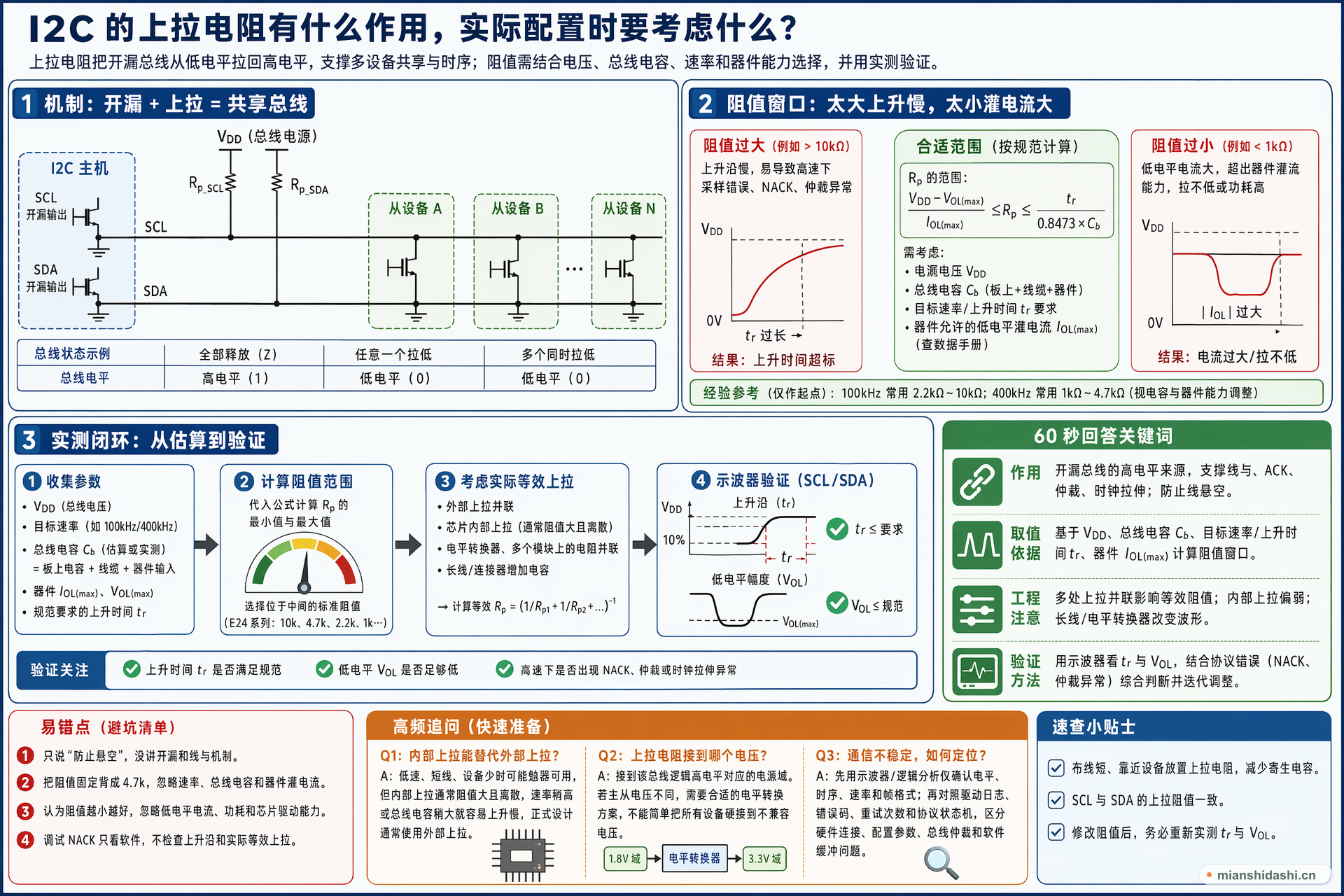

上拉电阻的核心作用是把开漏总线从低电平释放后拉回高电平。总线上各设备只主动拉低，不主动输出高电平，所以高电平由上拉电阻提供；这也支持多设备线与、仲裁、ACK 和时钟拉伸。实际配置不能只说随便接一个 4.7k，要看电源电压、总线电容、目标速率、器件允许的低电平灌电流和上升时间要求。阻值太大，上升沿慢，高速下采样错误；阻值太小，低电平电流大，器件可能拉不低、功耗也高。还要注意板上多个上拉并联、内部上拉偏弱、长线和电平转换器都会改变等效阻值和波形，最终最好用示波器看 SCL/SDA 的上升时间和低电平幅度。

考点 电气模型
难度 真实面经题
回答目标 说明自己理解开漏总线电气机制，并能把阻值选择落到可测量的工程参数上。
02

深入解析

01

开漏输出需要外部高电平来源

设备只能把线拉低或释放总线，释放后如果没有上拉，线会悬空，无法形成稳定高电平。上拉电阻把总线拉到电源电压，使每个设备都能通过拉低表达 0、释放表达 1。

02

上拉支撑总线共享

多个设备连接到同一根线时，只要任意设备拉低，总线就是低电平；大家都释放时才是高电平。这种线与特性让 ACK、仲裁和时钟拉伸成为可能，也避免多个器件直接推高推低造成硬冲突。

03

阻值由速度和电容共同决定

总线电容越大、速率越高，上升时间要求越严格，阻值就不能太大；但阻值太小会导致拉低时电流过大，超过器件灌电流能力。实际要结合数据手册的上升时间、总线电容估算和低电平电流上限取值。

04

调试要看等效上拉

外部电阻、芯片内部上拉、电平转换器和多个模块上的电阻可能并联，实际阻值比图纸单个值小。工程调试时要用示波器看波形是否上升太慢、低电平是否足够低，以及高速下是否出现 NACK 或仲裁异常。

03

易错点

  • 只说上拉是为了防止悬空，没有讲开漏和线与。
  • 把阻值固定背成 4.7k，忽略速率、总线电容和器件灌电流。
  • 认为阻值越小越好，忽略低电平电流、功耗和芯片驱动能力。
  • 调试 NACK 只看软件，不检查上升沿和实际等效上拉。
04

面试官追问

内部上拉能不能替代外部上拉？

低速、短线、设备少时可能勉强可用，但内部上拉通常阻值大且离散，速度稍高或总线电容稍大就容易上升慢，正式设计通常使用外部上拉。

上拉电阻接到哪个电压？

接到该总线逻辑高电平对应的电源域。若主从电压不同，需要合适的电平转换方案，不能简单把所有设备硬接到不兼容电压。

如果板子上通信不稳定，你会怎么定位？

先用示波器或逻辑分析仪确认电平、时序、速率和帧格式，再对照驱动日志、错误码、重试次数和协议状态机，区分硬件连接、配置参数、总线仲裁和软件缓冲问题。
